HDI PCBはInterconnector高密度PCBの短くされた形態です。それはプリント基板の生産の技術です。
それはPCB板の高密度回路図とのマイクロ盲目の及び埋められたviasの技術を使用します。小さい容積のユーザーのために設計されているのは密集したPCBです。それは1000VAのモジュラーparalle容量の設計を、言います1uの冷却高さ、自然な冷却をを使用し、19"の棚に直接、である6つまでのモジュール接続することができる最高の平行置くことができます。この特別なプロダクトはすべてのデジタル信号処理の(DSP)技術および倍数によって特許を取られる技術を使用します、積載量および強い短期積み過ぎ容量に適応性のfulの範囲があり、負荷力および頂上の要因を無視できます。
HDI PCBの利点は小型、高周波および高速のどちらである場合もあります。PC、携帯電話およびデジタル カメラのために主に使用されて…
商品の詳細:
お支払配送条件:
|
| SMT&DIP: | サポート | 適用: | プロジェクター |
|---|---|---|---|
| PCBテスト: | 電気テスト | PCBテスト方法: | 飛行Probe&テスト ジグ |
| PCBAテスト: | 視覚テスト;AOI;X線;機能テスト | デザイン・サービス: | サポート |
| テストReoort: | サポート | ||
| ハイライト: | 1u」HDIのプリント基板,8L HDIはプリント基板を,OSPの液浸の金PCB板 |
||
8L HDIの液浸の金OSPの表面処理のプリント基板のmaufacturer
1. 詳細仕様
| 材料 | FR4 |
| 銅の厚さ | 11/1/1/1/1/1/1のOZ |
| 層 | 8 |
| 表面処理 | 液浸の金1u " +OSP |
| Soldermask | 青 |
| シルクスクリーン | 白い |
| 最低のドリル孔 | 8ミル |
| 最低レーザーの穴 | 4ミル |

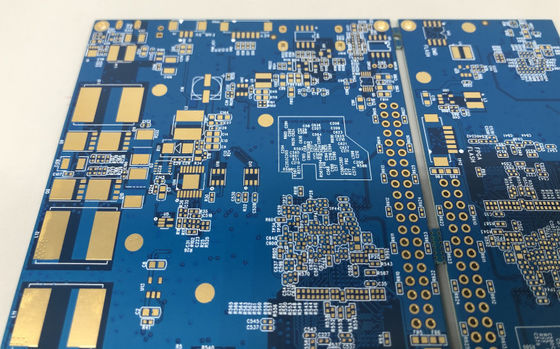

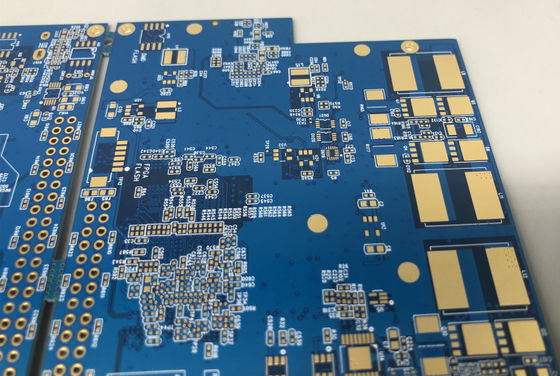

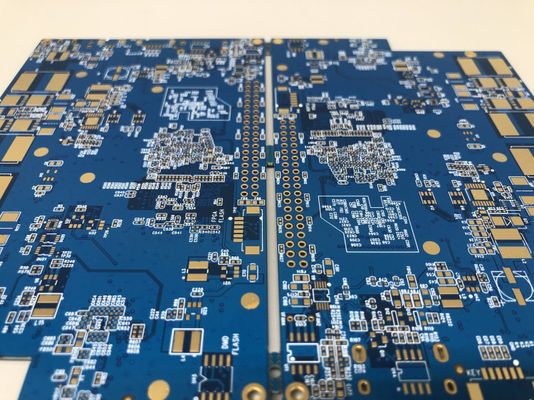

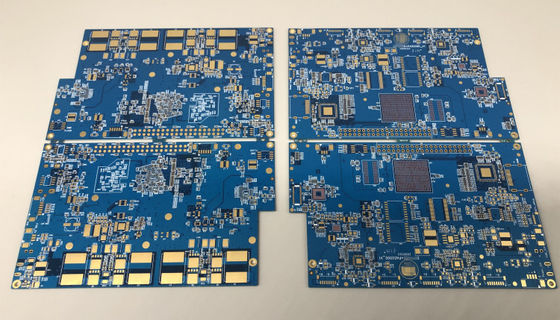

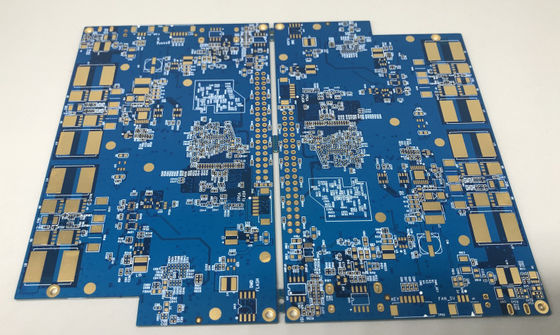

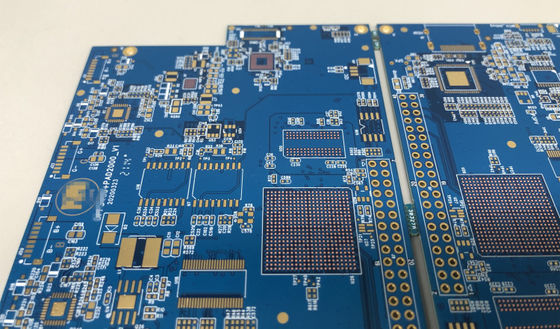

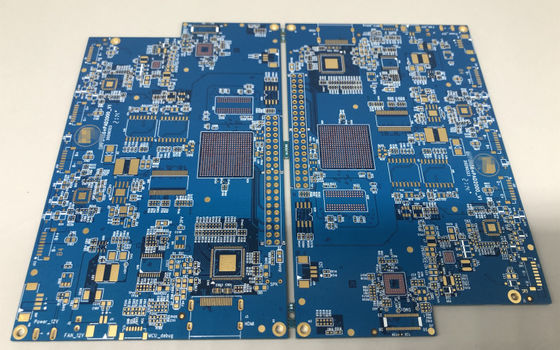

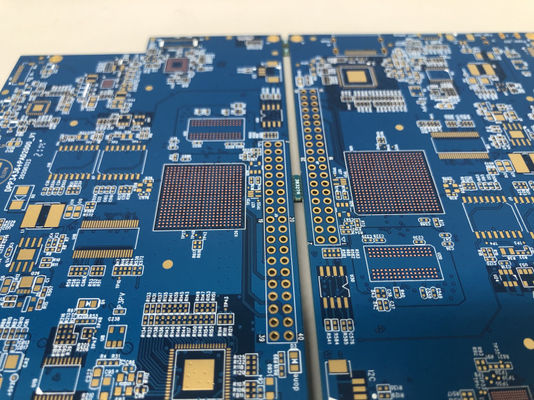

2. 映像
3. FAQ
Q:どんなファイルをPCBの製作で使用するか。
:Gerberかワシ、BOMのリスト、PNPおよび部品の位置
Q:それは可能サンプルを提供するでしようであるか。
:はい、私達は大量生産の前にテストするために見本抽出しても習慣いい
Q:私はいつ送られたGerber、BOMおよび試験手順の後で引用語句を得るか。
:PCBの引用語句のための6時間およびPCBAの引用語句のためのおよそ24-48時間以内に。
Q:私はいかに私のPCBの生産のプロセスを知ってもいいか。
:購入するPCBの生産および部品のための5-7daysおよびPCBのアセンブリおよびテストのための14日。
Q:私はいかに私のPCBの質を確かめてもいいか。
:私達はPCBプロダクトの各部分が出荷をよりかなり前に働かせることを保障する。私達はあなたの試験手順に従ってすべてをテストする。
