4 層 HDI プリント回路板 黒 溶接面膜 白 シルクスクリーン







青い 歯 の 板 の 特色

1ワンストップOEMサービス: 中国のシェンゼンで製造
2Gerber File と Bom LIst が製造し,顧客から提供される
3SMT,DIP技術サポート
4FR4 材料 94v0 標準を満たす
5. UL,CE,ROHS に準拠する
6標準的なリードタイム: 2Lの4~5日間,4Lの5~7日. 迅速なサービスも利用できます.





KAZ回路があなたのためにできること

PCB製造 (プロトタイプ,中小規模,大量生産)

部品の調達

PCB組立/SMT/DIP




PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:

詳細なPCBの仕様を含むゲルバーファイル

BOM リスト (Excel fomart で より よい)

PCBAの写真 (もしこのPCBAを以前やったことがあるなら)




会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCBアセンブリサービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!






製造能力:

容量 ダブルサイド: 12000平方メートル / 月
複数層: 8000平方メートル/月
最小線幅/ギャップ 4/4ミリ (1ミリ=0.0254ミリ)
板の厚さ 0.3~4.0mm
1~20層
材料 FR-4,アルミ,PI
銅の厚さ 0.5~4オンス
材料Tg Tg140~Tg170
最大PCBサイズ 600*1200mm
穴の大きさ 0.2mm (+/-0.025)
表面処理 HASL,ENIG,OSP







HDI印刷回路板マイクロバイアまたはμvia PCBとしても知られるPCBは,高密度の相互接続と小型化された電子部品を可能にする先進的なPCB技術です.



主要な特徴と機能HDI印刷回路板その中には:

ミニチュア化と密度の増加:

HDI PCBより小さく,距離が狭い vias と vias を特徴付け,より高い相互接続密度を可能にします.

よりコンパクトでスペースを節約する電子機器や部品を 設計することが可能になります



マイクロビアと積み重ねたビア:

HDI PCBマイクロビヤはPCBの異なる層をつなぐために使われる レーザーで穴を掘る小さな穴です

縦に複数のバイアスが積み重なっている場合,相互接続密度をさらに増加させることができます.



多層構造:

HDI PCB伝統的なPCBよりも層数が多く,通常4~10層以上あります

層の数が増えるため,より複雑なルーティングとコンポーネント間の接続が可能です.



先進的な材料とプロセス

HDI PCB通常,薄い銅製の薄膜,高性能のラミネート,そして先進的な塗装技術などの特殊な材料を使用します.

これらの材料とプロセスは より小さく より信頼性が高く より高性能なインターコネクションの作成を可能にします



電気性能の向上:

信号経路が短くなり,信号の容量も狭くなり,HDI PCB信号の整合性を改善し,クロスストークを削減し,より高速なデータ送信を含む電気性能を改善するのに役立ちます.



信頼性と製造能力:

HDI PCB高い信頼性のために設計され 熱管理の改善や機械安定性の向上などの特徴があります

製造プロセスHDI PCBレーザー・ドリリングや高度な塗装技術などには,専門機器と専門知識が必要です.



HDI プリント回路板応用には,以下が含まれます.

スマートフォン,タブレット,その他 モバイル デバイス

ウェアラブル電子機器とIoT (モノのインターネット) デバイス

自動車用電子機器と高度な運転支援システム (ADAS)

高速コンピューティングと電信機器

軍用および航空宇宙の電子機器

医療機器と機器



電子製品やシステムの小型化,機能強化,性能向上への継続的な需要は,HDI PCBテクノロジーのことです





商品の写真

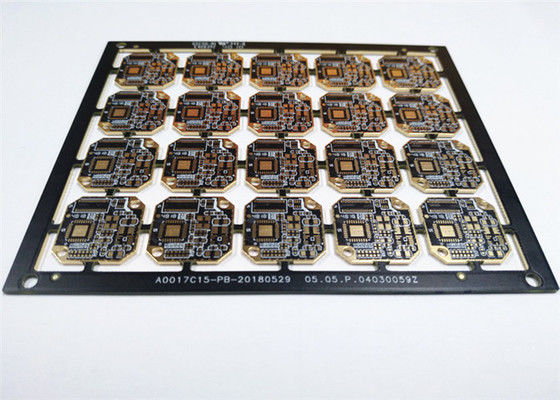

4L HDI ブラック ソルダーマスク ホワイト シルクスクリーン サポート SMT プリント回路板 0

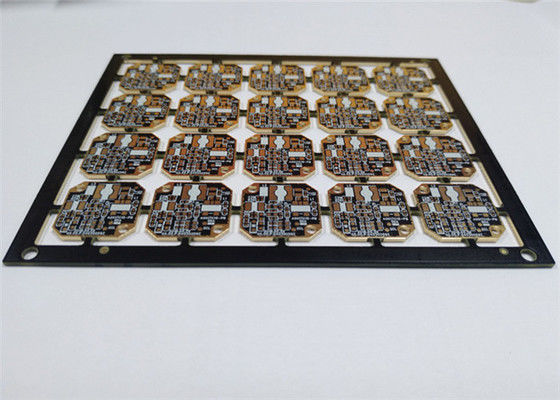

4L HDI ブラック ソルダーマスク ホワイト シルクスクリーン サポート SMT プリント回路板 1

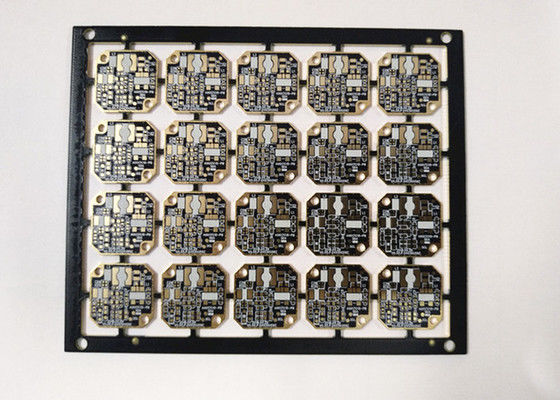

4L HDI ブラック ソルダーマスク ホワイト シルクスクリーン サポート SMT プリント回路板 2
