| ブランド名: | KAZ |
| モデル番号: | KAZA-007 |
| MOQ: | 1 ユニット |
| 価格: | 0.1-20 USD / Unit |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A |
| 供給能力: | 2000 の M2/月 |
FR4 Tg180のPCB、材料、6層、最低の跡/スペース0.1mm、パッドのでのブラインドおよびベリーと
1. 特徴
•材料:FR4 Tg180の6層
•最低の跡/スペース:0.1mm
•パッドのでのブラインドそしてベリーと
材料:FR4、高いTg
指導的迎合的なRoHS
板厚さ:0.4-5.0 mm +/-10%
層の計算:1-22の層
銅の重量:0.5-5oz
最低の終わりの穴の側面:8ミル
レーザーのドリル:4ミル
最低の跡幅/スペース:4/4ミル（生産）、3/3ミル（サンプル操業）
はんだのマスク:緑、青、白く、黒く、青および黄色
伝説:白く、黒くおよび黄色
最高板次元:18*2インチ
終わりのタイプ選択:金、銀、錫、堅い金、HASL、LF HASL
点検標準:ipc600H/IPC 6012Bのクラス2/3
電子テスト:100%
レポート:最終検査、Eテスト、はんだの能力テスト、マイクロ セクション
証明:UL、SGS、ISOの9001:2008指導的迎合的な、RoHS ISO/TS16949:2009年
2. PCBAの技術的な機能
| SMT | 位置の正確さ:20 um |
| 部品のサイズ:0.4×0.2mm （01005） — 130×79mmのフリップ破片、QFP、BGA、POP | |
| 最高。構成の高さ::25mm | |
| 最高。PCBのサイズ:680×500mm | |
| 最少PCBのサイズ:限られた無し | |
| PCBの厚さ:0.3から6mm | |
| PCBの重量:3KG | |
| 波はんだ | 最高。PCBの幅:450mm |
| 最少PCBの幅:限られた無し | |
| 構成の高さ:上120mm/Bot 15mm | |
| 汗はんだ | 金属のタイプ:部分、全体、象眼細工、sidestep |
| 金属材料:銅、アルミニウム | |
| 表面の終わり:Auを、Snをめっきするめっきのスライバめっきする | |
| 空気ぼうこう率:より少ないthan20% | |
| Press-fit | 出版物の範囲:0-50KN |
| 最高。PCBのサイズ:800X600mm | |
| テスト | ICTの調査の飛行、バーンイン、機能テスト、温度の循環 |

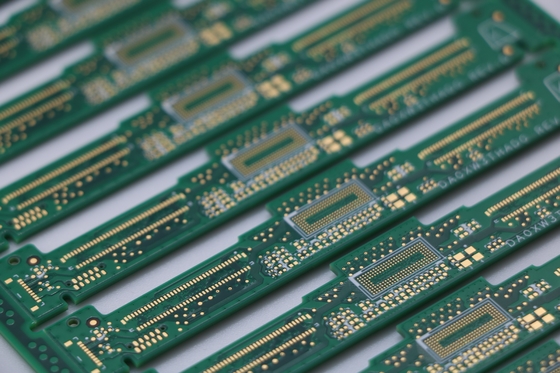

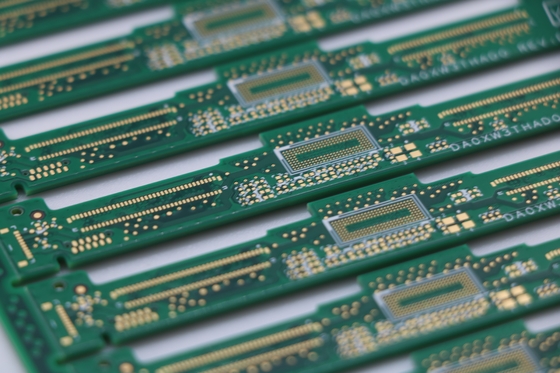

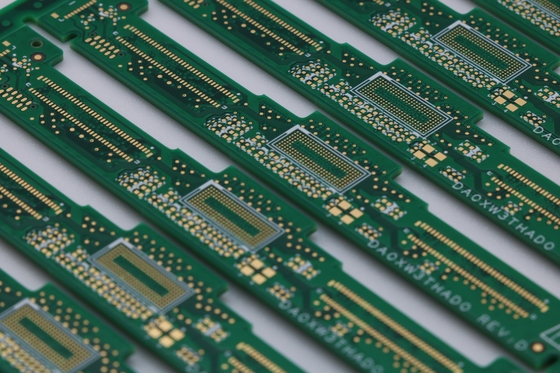

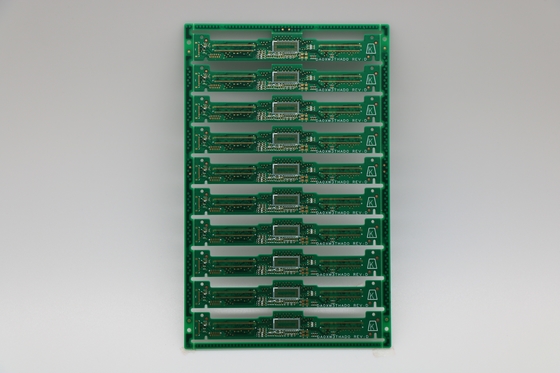

2. PCBA映像
