| ブランド名: | KAZ |
| モデル番号: | PCB-B-002 |
| MOQ: | 1 |
| 価格: | 0.1-3usd/pc |
| 支払条件: | Paypal、ハムスター、ウェスタン ・ ユニオン |
| 供給能力: | 1ヶ月あたりの10000-20000平方メートル |

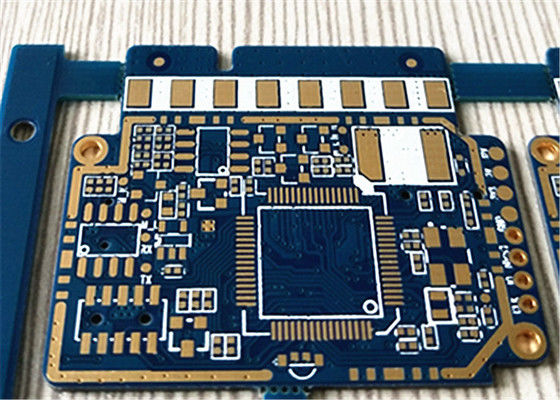

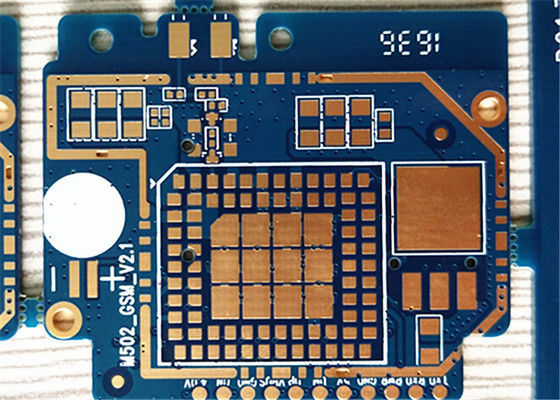

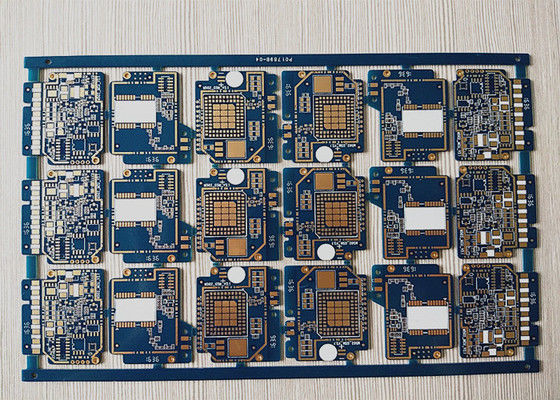

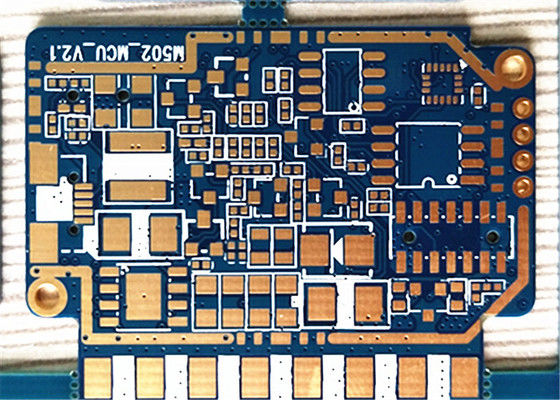

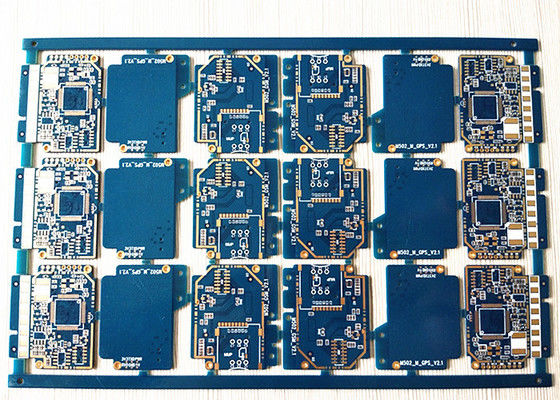

多層側型印刷回路板, 頑丈・柔軟PCBA回路板, 標準FR-4,電子印刷回路板
焼いたもの
PCBの技術能力には 1~50層,最低0.1mmのデールホールサイズ,最低0.075mmのトラック/ラインサイズ,OSP,HAL,HASL,ENIG,ゴールドフィンガーなどの表面処理が含まれています.生産能力は10個まで増やせる,双面型では月額000~20,000平方メートル,多面型では月額8,000~12,000平方メートルです.
300人以上の従業員と8,000平方メートルの建物面積を持っています. 私たちの製品は,通常のTg FR4,高Tg FR4,PTFE,ロジャース,低Dk/Df,FPC,硬性柔軟PCBとアルミ,銅ベースPCBなどです.SMT を含む組立サービス6つの組立ラインを備えています
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
詳細な仕様
| 層数 | 片面,二面,多層から50層まで |
| 基礎材料 | FR-4,高Tg FR-4,アルミベース,銅ベース,CEM-1,CEM-3など |
| 板の厚さ | 0.6-3mmより薄い |
| 銅の厚さ | 0.5~6オンス以上 |
| 表面処理 | HASL,インマージョンゴールド (ENIG),インマージョンシルバー,インマージョンチン,プラチングゴールドとゴールド指. |
| 売れたマスク | 緑,青,黒,マットグリーン,白,赤 |
| シルクスクリーン | ブラック・ホワイト |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
電子印刷回路板 (PCB)製造プロセス:
PCB素材の選択:
一般的な基材は,FR-4 (ガラス繊維),ポリマイド,セラミック
介電常数,熱性能,柔軟性 など の 特性 を 考慮 し て ください
高周波,高電力,柔軟性のあるPCB用の特殊材料
銅の厚さと層数:
典型的な銅ホイルの厚さは1ozから4oz (35μmから140μm) までです
単面,双面,多層PCBが利用可能
追加 の 銅 層 は 電力 配電,熱 散布,信号 完全 性 を 改善 する
表面処理:
HASL (Hot Air Solder Leveling) - 価格が安く,表面が平らでない場合もあります
ENIG (電解のないニッケル浸水金) 優れた溶接性と耐腐蝕性
浸水銀 - 鉛のない溶接に費用効率が良い
追加オプションには,ENEPIG,OSP,直接ゴールド塗装が含まれます.
先進的なPCB技術
高密度インターコネクションのための盲目・埋もれた経路
微生物技術 超微細ピッチ と ミニチュア化
柔軟性を要求するアプリケーション用の硬柔性PCB
高周波と高速で制御インペダンス pc
PCB製造技術:
減量 処理 (最も一般的) - 望ましくない銅を切り離す
添加工法 - 基材に銅の痕跡を生成する
半添加プロセス - 減法と添加技術の組み合わせ
製造者向け設計 (DFM):
信頼性の高い製造のためのPCB設計ガイドラインの遵守
考慮すべき点は,サイズや部品の位置によるトラス幅/距離
設計 者 と 製造 者 の 間 の 緊密な 協力 が 必須 です
QAとテスト:
電気試験 (オンライン試験,機能試験など)
機械試験 (曲げ,衝撃,振動など)
環境試験 (温度,湿度,熱サイクルなど)
