| ブランド名: | KAZ |
| モデル番号: | PCB-S-HDI-001 |
| MOQ: | 1 |
| 価格: | 100 |
| 供給能力: | 20000 sq.m/月 |
これは12の層のPCB、最低の線幅であり、スペースは2mil/2milの専門含んでいましたりインピーダンス制御を、盲目になります及びを経て、定義されるsoldmaskとのBGA埋められてです
この12の層分のDetials 2ミルの線幅高いTgの高密度結合HDI PCB:
銅の厚さ:
L1-------------------------------1/3OZ +めっき
PP 3.00mil
L2-------------------------------1/3OZ +めっき
PP 2.35mil
L5-------------------------------1/3OZ +めっき
PP 2.97mil
L6-------------------------------1/3OZ +めっき
PP 2.51mil
L5------------------------------H OZ
0.2mmの中心
L6------------------------------H OZ
PP 2.75mil
L7-------------------------------H OZ
0.2mmの中心
L8-------------------------------H OZ
PP 2.64mil
L9-------------------------------1/3OZ +めっき
PP 2.83mil
L10------------------------------1/3OZ +めっき
PP 2.43mil
L11------------------------------1/3OZ +めっき
PP 3.09mil
L12------------------------------1/3OZ +めっき

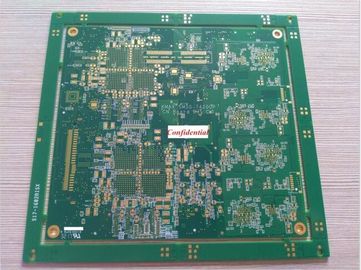

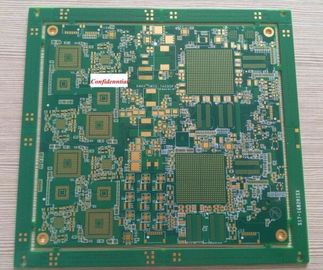

この12層HDI PCBのためのより多くのphotoes
