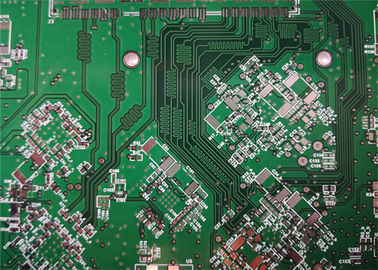

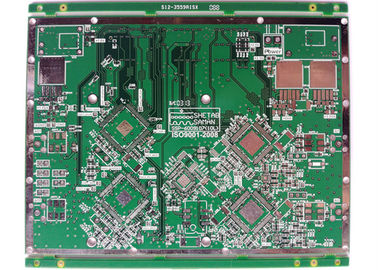

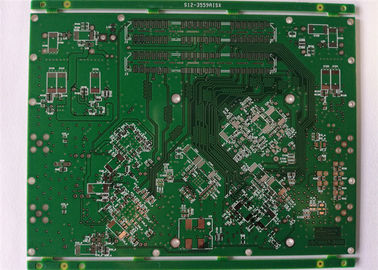

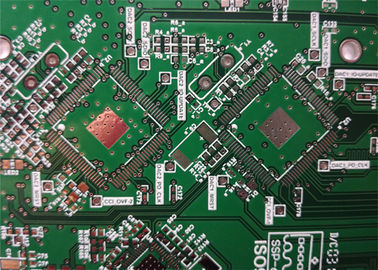

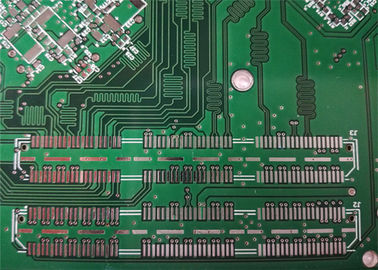

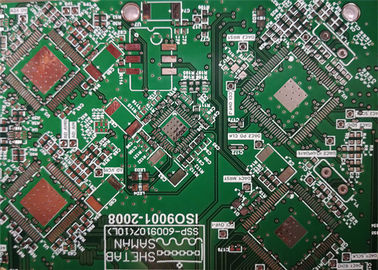

OEM 4層電子印刷回路板 FR4素材 ENIG 1u' ゴールド指溶接マスク.OEMブランドと3Mile
電子印刷板の特徴
1ワンストップOEMサービス: 中国のシェンゼンで製造
2Gerber File と Bom LIst が製造し,顧客から提供される
3SMT,DIP技術サポート
4FR4 材料 94v0 標準を満たす
5. UL,CE,ROHS に準拠する
6標準的なリードタイム: 2Lの場合は4~5日,4Lの場合は5~7日. 迅速なサービスも可能です.
詳細な仕様
| 材料 | FR4 |
| 仕上げ板の厚さ | 1.6MM |
| フィンランドの銅厚さ | 1 OZ |
| 層 | 4 |
| 溶接マスクの色 | 緑色 |
| シルクスクリーン | ホワイト |
| 表面処理 | ENIG |
| 完成したサイズ | パーソナライズ |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
電子印刷回路板 (PCB) 製造プロセス:
PCB素材の選択:
一般的な基材は,FR-4 (ガラス繊維),ポリマイド,セラミック
介電常数,熱性能,柔軟性 など の 特性 を 考慮 し て ください
高周波,高電力,柔軟性のあるPCB用の特殊材料
銅の厚さと層数:
典型的な銅ホイルの厚さは1ozから4oz (35μmから140μm) まで
単面,双面,多層PCBが利用可能
追加 の 銅 層 は 電力 配電,熱 散布,信号 完全 性 を 改善 する
表面処理:
HASL (Hot Air Solder Leveling) - 価格が安く,表面が平らでない場合もあります
ENIG (無電動ニッケル浸水金) 優れた溶接性と耐腐蝕性
浸水銀 - 鉛のない溶接に費用効率が良い
追加オプションには,ENEPIG,OSP,直接ゴールド塗装が含まれます.
先進的なPCB技術
高密度インターコネクションのための盲目・埋もれた経路
微生物技術 超微細ピッチ と ミニチュア化
柔軟性を要求するアプリケーション用の硬柔性PCB
高周波と高速で制御インペダンス pc
PCB製造技術:
減量 処理 (最も一般 的) - 望ま ない 銅 を 切除 する
添加工法 - 基材に銅の痕跡を生成する
半添加プロセス - 減法と添加技術の組み合わせ
製造者向け設計 (DFM):
信頼性の高い製造のためのPCB設計ガイドラインの遵守
考慮すべき点は,サイズや部品の位置によるトラス幅/距離
設計 者 と 製造 者 の 間 の 緊密な 協力 は 必須 です
QAとテスト:
電気試験 (オンライン試験,機能試験など)
機械試験 (曲げ,衝撃,振動など)
環境試験 (温度,湿度,熱サイクルなど)
