BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt

BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt

ブランド名: KAZ
モデル番号: KAZ-B-DPCBA
MOQ: 1 セット
価格: 3-10 USD/Set
支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
供給能力: 20000のsquaremetres/月
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
タイプ:
PCBA
ブランド:
カスタム
構成要素:
BOM
SMT:
支援
パッケージの詳細:
カートン
供給の能力:
20000のsquaremetres/月
ハイライト:

両面プリント基板

,

速い回転 PCB アセンブリ

製品説明

BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt





特徴

1ワンストップOEMサービス: 中国のシェンゼンで製造
2Gerber File と Bom LIst が製造し,顧客から提供される
3SMT,DIP技術サポート
4FR4 材料 94v0 標準を満たす
5. UL,CE,ROHS に準拠する
6標準的なリードタイム: 2Lの4~5日間,4Lの5~7日. 迅速なサービスも利用できます.







仕様

材料 FR4 TG135
4L
仕上げ板の厚さ 1.6mm
銅 の 厚さ を 完成 する 2/2/2オンス
表面処理 鉛のない
溶接マスク 緑色
シルクスクリーン ホワイト
阻力 含めること






KAZ サーキット が あなた の ため に でき ます.:

PCB製造 (プロトタイプ,中小規模,大量生産)

部品の調達

PCB組立/SMT/DIP




PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:

詳細なPCBの仕様を含むゲルバーファイル

BOM リスト (Excel fomart で より よい)

PCBAの写真 (もしこのPCBAを以前やったことがあるなら)




会社情報:

KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCBアセンブリサービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!






製造能力:

容量 ダブルサイド: 12000平方メートル / 月
複数層: 8000平方メートル/月
最小線幅/ギャップ 4/4ミリ (1ミリ=0.0254ミリ)
板の厚さ 0.3~4.0mm
1~20層
材料 FR-4,アルミ,PI
銅の厚さ 0.5~4オンス
材料Tg Tg140~Tg170
最大PCBサイズ 600*1200mm
穴の大きさ 0.2mm (+/-0.025)
表面処理 HASL,ENIG,OSP







パーソナライズされたPCB組立プロセス

PCB設計と製造:

パーソナルPCBのスケーマーとレイアウトを作成するためにPCB設計エンジニアと協力します.

コンポーネントの配置,トラスルールーティング,および特別な要件を含む PCB 設計を完了する.

製造のためにPCBメーカーに設計ファイルを送信する.

メーカーから裸のPCBを受け取って,欠陥を確認します.



部品の購入:

IC,レジスタ,コンデンサ,コネクタなどの必要な電子部品を決定する.

必要 な 部品 を 認可 さ れ た 販売 者 から または 製造 者 から 直接 購入 する.

部品がPCB設計と互換性があり,プロジェクトの仕様を満たすことを確認する.



PCB組成:

表面を洗い,部品パッドに溶接パスタを塗り,PCBを組み立てに準備する.

パーツをPCBに正確に配置するために自動ピック・アンド・ポジション・マシンを使用します

リフローオーブンのような制御された環境で溶接パスタを再流し,コンポーネント接続を作成します.

組み立てられたPCBの視覚的および電気的検査を行い,部品の適切な配置と溶接接を保証する.



専用組立プロセス (必要に応じて):

PCBの設計と用途によって,以下のような追加組立プロセスが必要になる可能性があります.

穴を通る部品の挿入と溶接

ボールグリッド配列 (BGA) またはチップスケールパッケージ (CSP) 部品接続

環境保護のためのコンフォームコーティングまたはポッティング

散熱器具や熱管理部品の設置



試験と品質保証:

カスタムPCBの機能性と信頼性を検証するための様々な試験を行う.

電気試験 (連続性,抵抗,電圧,電流の測定など)

設計仕様を満たすPCBの機能試験

環境試験 (温度,湿度,振動など) (必要に応じて)

試験結果と組み立て中に発生した問題について文書化します.



最終組み立てとパッケージ:

製品やシステムにカスタムPCBを組み込む (必要に応じて)

安全な輸送と顧客への配送のために PCB をパッケージ化したり,完全な組立物をします.



組み立て説明書,図面,試験報告など必要な書類を提出する.

カスタムPCB組立プロセス全体において,製造者は厳格な品質管理手順を維持し,業界基準を遵守し,すべてのコンポーネントとプロセスの追跡性を確保すべきである.

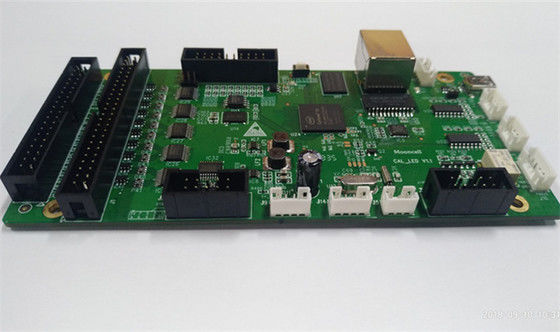

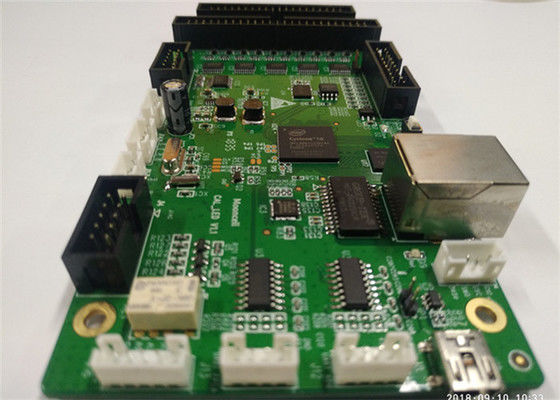

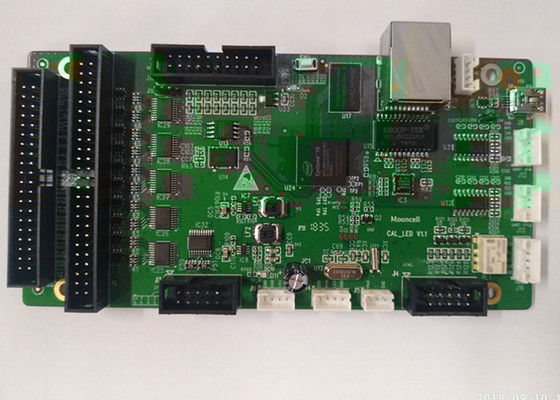

写真

BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt 0BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt 1BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt 2BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt 3BOM コンポーネント 多層 オーダーメイド リードフリー 2oz PCB 組立 シェンゼン プリント回路板 サポート smt 4
