| ブランド名: | KAZ |
| モデル番号: | カズ-B-D |
| MOQ: | 1 pc |
| 価格: | 0.1-3USD/PC |
| 支払条件: | L/C、T/T、PayPal |
| 供給能力: | 1ヶ月あたりの20000 Squaremeters |

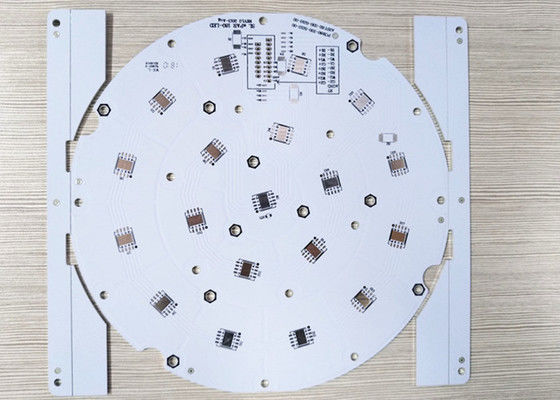

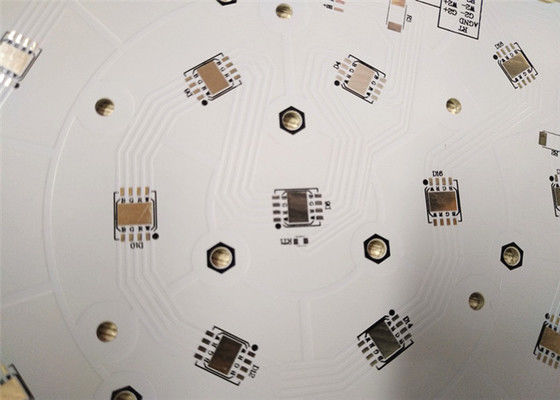

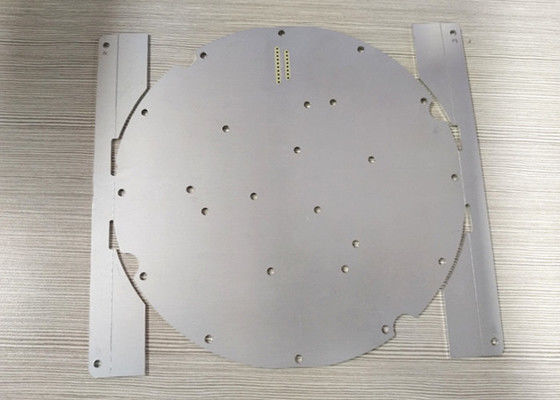

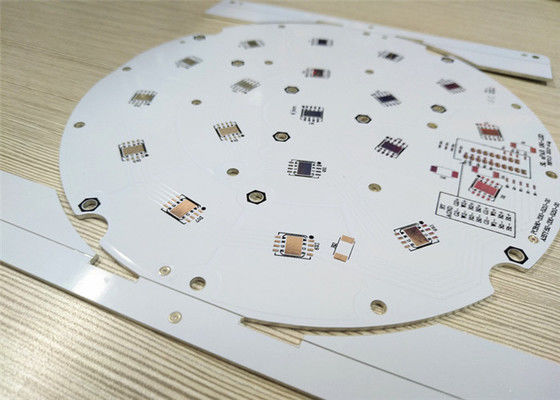

アルミニウム・リード・リードフリー・クイック・ターン1層1OZ 印刷回路板,PCB板,AL材料サポート
仕様
特徴
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
サーキット設計
最大電流と電圧を含む LED 回路全体の電源需要を決定する.
LEDの明るさと効果を制御するためにマイクロコントローラーまたはドライバICを使用することを検討
必要な電源コンディショニングまたは保護回路を統合
PCB レイアウト
痕跡の長さを最小限に抑え,熱散を最適化する部品を配置する
高電圧/高電流の軌跡と低電圧/低電流の軌跡の間には十分な隙間を残す
穴を設置する計画,ハードウェアを設置する計画,および機械的統合
デザイン
期待される電流負荷を処理するために適切なトラス幅と距離を使用
接地および配送のための銅の流しや飛行機を含む.
トラブルシューティングと測定を容易にするテストポイントを追加する
コンポーネントを識別するためにスクリーンマークを追加することを検討
製造のための準備
部品の配置と方向性を含む詳細な組み立て説明書
HASL,ENIG,Immersion Silverなどの特殊製造要件を指定する.
正確なBOMと部品番号,数量,ソースを含みます.
製造業
そしてPCB製造者は 精密な製造と品質管理を保証するために緊密に協力します
複数の層のボード,盲目/埋葬バイアス,またはインピーデンス制御などの高度な機能オプションについて議論します.
組み立てと試験
溶接過程で問題を避けるために注意して組立指示に従って
機能検証,電流/電圧測定,熱分析を含む包括的な試験を行う.
先進的なLED制御と効果を達成するためにマイクロコントローラーまたはドライバーICのプログラミングを検討
最終製品
LED PCBボードを照明装置,ディスプレイ,その他のアプリケーションなどの最終製品に統合する
必要な機械的なハウジング,ヒートシンク,および設置ハードウェアの設計および製造
ユーザーマニュアル,設置ガイド,保証情報を含む完全な製品ドキュメント
