| ブランド名: | KAZ |
| モデル番号: | KAZ-B-D0152 |
| MOQ: | 1 セット |
| 価格: | 3-10 USD/SET |
| 支払条件: | T ・ T、ウェスタンユニオン、Paypal |
| 供給能力: | 20000のsquaremetres/月 |
2L 1.6mm FR4 鉛のない電子PCB組立 シェンゼンPCB組立サービス
電子回路板の特徴
詳細な仕様
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
電子回路板の組み立て電子部品の組み立てと相互接続の製造プロセス印刷回路板 (PCB)機能的な電子機器を作るために
電子回路板の組み立てプロセスの主要なステップは,次のとおりです.
PCBの製造:
PCBは,ガラスの繊維などの非伝導性基板に銅の痕跡を層化し,エッチングすることによって製造される.
銅の痕跡,部品の配置,その他の特徴を含む PCB デザインは,しばしばコンピュータアシスタッドデザイン (CAD) ソフトウェアを使用して作成されます.
部品の購入:
必要な電子部品は,レジスタ,コンデンサ,集積回路 (IC) やコネクタなど,サプライヤーから入手します.
部品は,電気的特性,物理的なサイズ,およびPCB設計との互換性に基づいて慎重に選択します.
エレメントの配置:
電子部品はPCBに手動または自動化技術,例えばピック・アンド・プレイス・マシンを用いて配置されます.
部品の配置は,PCB設計によって導かれ,ボード上の正しい向きと調整が保証されます.
溶接:
部品はPCBに固定され,溶接プロセスで電気的に接続されます.
波溶接,リフロー溶接,または選択溶接などの様々な方法を用いて行うことができます.
溶接器は,部品の電導線とPCBの銅パッドの間に電気を伝導する機械的な接続を形成します.
検査と試験:
組み立てられたPCBは,視覚検査と様々なテスト手順を経て,回路の品質と機能性を保証します.
これらの試験には,電気試験,機能試験,環境試験,信頼性試験が含まれます.
検査と試験の段階で発見されたあらゆる欠陥や問題は,最終組み立ての前に解決されます.
清掃とコンフォームコーティング:
溶接後,残った流体や汚染物質を除去するためにPCBを清掃することができます.
適用状況に応じて,環境保護と信頼性の向上のために,PCBにコンフォームコーティングを施すことができる.
最終組立とパッケージング:
試験および検査されたPCBは,シャシー,ハウジング,その他の機械部品などのより大きなシステムまたは囲いに統合することができます.
組み立てた製品が梱包され,出荷またはさらなる配布のために準備されます.
電子回路板の組み立て電子機器の製造における重要なプロセスであり,最終製品の信頼性と効率的な動作を保証します.技術的な専門知識を組み合わせます.高品質の電子システムを提供するための精密製造と品質管理措置.

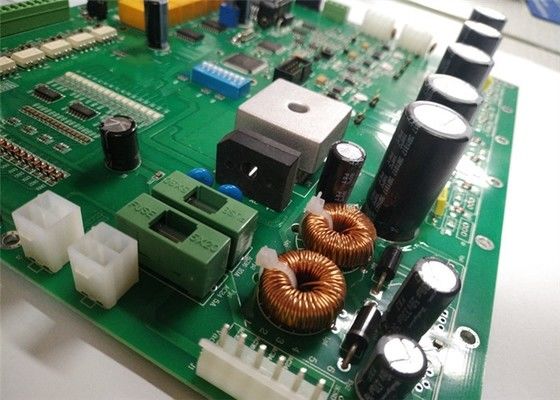

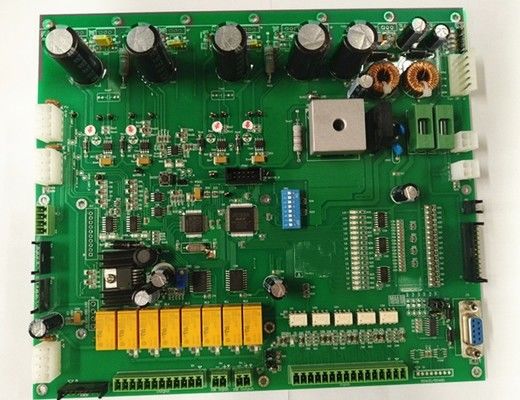

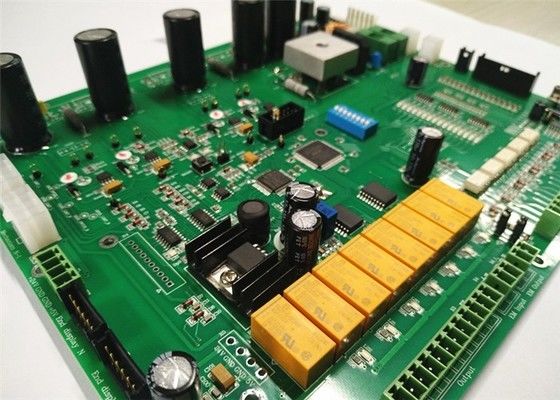

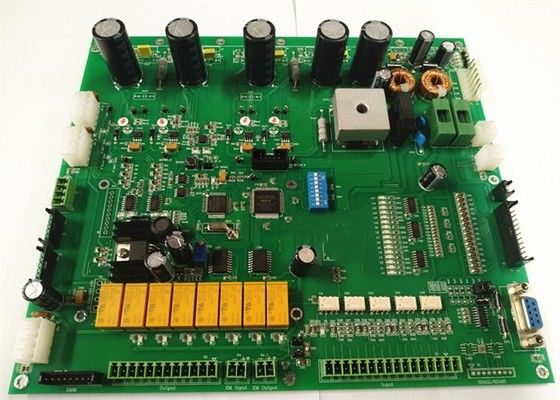

もっと写真
