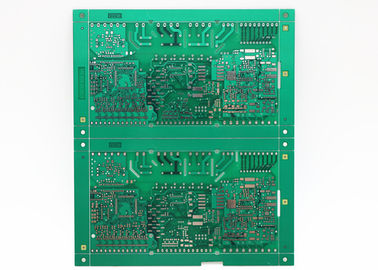

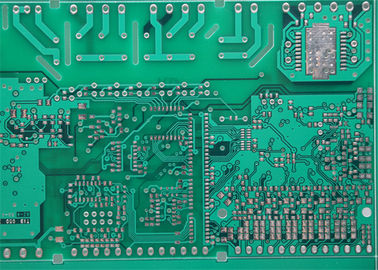

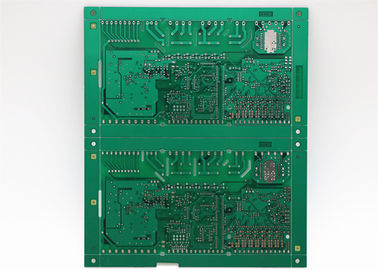

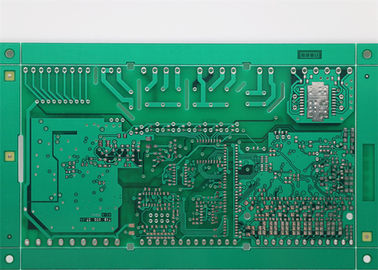

FR4 グリーンソルダーマスク HASL 2OZ 材料 SMT 多層PCBボード

FR4 グリーンソルダーマスク HASL 2OZ 材料 SMT 多層PCBボード

多層PCB板の製造者は,多層PCB板の生産に関連する幅広いサービスと能力を提供しています.多層PCBメーカーが何ができるのか,より詳細な説明です:

PCB設計レビュー:多層PCB製造者は,顧客が提供するPCB設計ファイルをレビューすることができます.設計 を 慎重 に 分析 し て,製造 できる もの で,要求 さ れ た 仕様 に 準拠 し て いる こと を 確かめる製造効率と信頼性のために設計を最適化するための貴重なフィードバックと提案を提供します.

PCBプロトタイプ:プロトタイプは,PCB製造プロセスにおける重要なステップです.多層PCBメーカーでは,提供された設計ファイルに基づいてプロトタイプボードを生産することができます.プロトタイプ作成は,大規模生産に進む前に設計のテストと検証を可能にします設計の欠陥やパフォーマンス問題や互換性の問題を早期に特定し 時間と資源を節約します

層積み配置:多層PCBは,複数の層の導電材料と隔熱層 (プレプレグ) を組み合わせて構成する.設計要件と仕様に基づいて,製造者は層スタックアップの構成を決定する.信号の整合性,電源配送,インペデンス制御,熱管理などの要因を考慮し,PCBのパフォーマンスを最適化します.

銅の重量と厚さ:多層PCBメーカーでは,PCBの内側および外側銅層の銅の重量と厚さのオプションを提供しています.銅の重量の選択は,電流容量と熱的考慮に依存する各種オプションを提供することで,製造者は特定の設計要件を満たすためにPCBの銅特性を調整することができます.

PCB製造:製造は,設計仕様に基づいて多層PCBを物理的に作成するプロセスです.多層PCBメーカーには,様々な製造ステップを実行するための専門知識と設備があります層の調整,銅のエッチング,掘削,塗装,溶接マスクの適用,シークリーン印刷を含む.製造プロセス全体で高度な精度と設計仕様の遵守を保証します.

表面仕上げ:PCBの表面仕上げは,溶接可能性と腐食防止のために不可欠です.多層PCBメーカーでは,HASL (ホットエアソールドレベル) などの異なる表面仕上げオプションを提供しています.表面の仕上げの選択は,コスト,鉛のない要求,そしてPCBの意図された用途.

電気試験: 多層PCBの機能と性能を確保するために,製造者は電気試験を実施する.これは連続性試験,阻力試験などの様々な試験を含む.,飛行探査機試験や自動光学検査 (AOI) のような高度な試験方法も,潜在的な欠陥や欠陥を検出するために使用できます.

品質管理:多層PCBメーカーには厳格な品質管理措置があります.視覚検査,次元検査,そして,最終的なPCBが要求される規格と仕様を満たしていることを確認するための自動化テスト品質管理プロセスは,製造の欠陥を特定し,修正し,完成したPCBの信頼性と耐久性を保証します.

パーソナライゼーションと特殊要件:多層PCBメーカーでは,特定のパーソナライゼーションと特殊要件に対応できます.制御されたインピーダンスのような要因に対処する能力があります高速設計の考慮事項,特定の材料の選択,盲目・埋め込みバイアス,独特の設計の制約製造者は顧客と密接に協力して,顧客の特定のニーズを理解し,そのニーズに合わせたソリューションを提供します.

大規模生産:プロトタイプと試験段階が完了すると,多層PCBメーカーが顧客の生産ニーズを満たすために大規模生産を処理することができます.彼らは,多層PCBを大量に生産し,一貫した品質と間に合う生産を提供する能力とリソースを持っています.

概要すると,多層PCB製造者は,PCB設計のレビュー,プロトタイプ作成,層積み配置,製造,表面仕上げオプションを含む幅広いサービスを提供します.電気試験品質管理,特殊要件のカスタマイズ,大規模生産彼らの専門知識と能力は,様々な用途と産業のための多層PCBの効率的かつ信頼性の高い生産を保証します.

2詳細な仕様

3電力供給PCBの特徴

1ワンストップOEMサービス: 中国のシェンゼンで製造
2Gerber File と Bom LIst が製造し,顧客から提供される
3SMT,DIP技術サポート
4FR4 材料 94v0 標準を満たす
5. UL,CE,ROHS に準拠する
6標準的なリードタイム: 2Lの4~5日間,4Lの5~7日. 迅速なサービスも利用できます.

1写真
