| ブランド名: | KAZ Circuit |
| モデル番号: | PCBA-S-035 |
| MOQ: | 1 PC |
| 価格: | USD/pc |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給能力: | 20,000平方メートル/月 |
HASL/ENIG/OSPの表面FR4の多層印刷配線基板アセンブリ製造業者
詳細仕様:
| 層 | 1~20の層 |
| 材料 | FR-4のアルミニウムの、銅の基盤 |
| 板厚さ | 0.3mm~4mm |
| 銅の厚さ | 0.5~4oz |
| 表面処理 | HASL LF/ENIG/OSP等。 |
| Soldmask及びシルクスクリーン | 緑/青/黒く/白く/黄色等。 |
| 品質規格 | IPCのクラス2の100%のEテスト |
| 証明書 | TS16949、ISO9001、UL、RoHS |
どんなKAZ回路があなたのためにすることができるか:
PCB/PCBAの完全な引用語句を得るためには、plsは次として情報を提供する:
プロダクト塗布:
1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛
8、自動車
9のスマートな家
10の産業オートメーション
11の医療機器
12の新しいエネルギー
等
PCBアセンブリ サービスの利点
•IPC-A-160標準を取る厳密な製造物責任
•生産の前の工学前処理
•プロセス制御生産（5Ms）
•100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
•X線、3D顕微鏡およびICTを含む100% AOIの点検、
•高圧テスト、インピーダンス制御テスト
•マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
製造業者容量:
| 容量 | 味方される二重:12000 sq.m/月 Multilayers:8000sq.m/月 |
| 最低の線幅/ギャップ | 4/4ミル（1mil=0.0254mm） |
| 板厚さ | 0.3~4.0mm |
| 層 | 1~20の層 |
| 材料 | アルミニウムFR-4 PI |
| 銅の厚さ | 0.5~4oz |
| 物質的なTg | Tg140~Tg170 |
| 最高PCBのサイズ | 600*1200mm |
| 最低の穴のサイズ | 0.2mm （+/- 0.025） |
| 表面処理 | HASL、ENIG、OSP |
SMT容量
| SMT容量 | |
| SMT項目 | 容量 |
| 最高PCB。サイズ | 510mm*1200mm （SMT） |
| 破片の部品 | 0201、0402、0603、0805の1206パッケージ |
| ICのMin.pinスペース | 0.1mm |
| BGAの最少スペース | 0.1mm |
| ICアセンブリのMax.precision | ±0.01mm |
| アセンブリ容量 | ≥8百万piots/日 |
| すくい容量 | 6つのすくいの生産ライン |
| アセンブリ テスト | 橋テスト、AOIテスト、X線テスト、ICT （回路テストで）、FCT （機能回路テスト） |
FCT （機能回路テスト） |
現在のテスト、電圧テスト、高温および低温テスト、低下の衝撃試験、老化テスト、水証拠テスト、漏出防止テストおよび等。別のテストはあなたの条件に従ってすることができる。 |

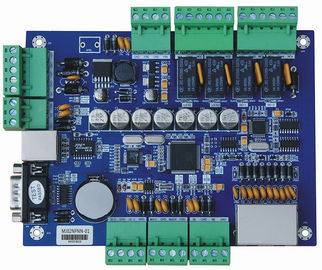

プリント基板 アセンブリ サービスFR-4多層HASL/ENIG/OSP部品の調達のより多くのPhotoes
