| ブランド名: | NA |
| モデル番号: | NA |
| MOQ: | 1pcs |
| 価格: | 0.1usd/pcs |
| 支払条件: | T/T、MoneyGram |
| 供給能力: | 月例10000pcs |
の説明PCB組立サービス

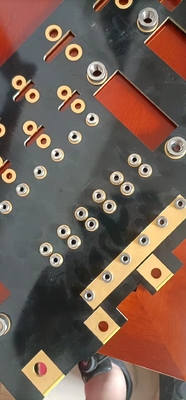

このボードは、6 層の高さ TG FR4 埋め込み銅ブロック プリント回路基板です。
電子部品の体積がますます小さくなるにつれて、PCB回路基板（PCB）のサイズはますます小さくなり続け、ルート設計スキームはますます集中化されています。電子機器の電力増加により、PCB の加熱容量が大きすぎて、電子機器の寿命、老化、さらには無効性に影響を与えます。
の仕様PCB組立サービス
| 1 | 層 | 1～30層 |
| 2 | 素材 | FR-4、ハイTG、FR4ハロゲンフリー、 |
| 3 | 板厚 | 0.2mm～7mm |
| 4 | 最大完成板面 | 510mm×1200mm |
| 5 | Min.drilled 穴のサイズ | 0.25mm |
| 6 | 最小線幅 | 0.075mm(3ミル) |
| 7 | 最小行間隔 | 0.075mm(3ミル) |
| 8 | 表面仕上げ・処理 | HALS/HALS 鉛フリー、ケミカルスズ、ケミカルゴールド、浸漬金 浸漬銀/金、Osp、金メッキ |
| 9 | 銅の厚さ | 0.5～4.0オンス |
| 10 | はんだマスクの色 | 緑/黒/白/赤/青/黄 |
| 11 | 内装パッキン | 真空パック、ビニール袋 |
| 12 | 外装パッキン | 標準カートン梱包 |
| 13 | 穴公差 | PTH:±0.076、NTPH:±0.05 |
| 14 | 証明書 | UL、ISO9001、ISO14001、ROHS、CQC |
| 15 | プロファイリングパンチング | ルーティング、V-CUT、面取り |
| 16 | 組立サービス | あらゆる種類のプリント回路基板アセンブリに OEM サービスを提供 |
PCB アセンブリ (SMT) 製品容量
| SMT容量 | |
| SMTアイテム | 容量 |
| PCBマックス。サイズ | 510mm×1200mm（SMT） |
| チップ部品 | 0201、0402、0603、0805、1206パッケージ |
| ICの最小ピンスペース | 0.1mm |
| 最小。BGAのスペース | 0.1mm |
| IC組立の最高精度 | ±0.01mm |
| 組立能力 | ≥800 万ピット/日 |
| SMT容量 | 7つのSMT生産ライン |
| ディップ容量 | 2 DIP 生産ライン |
| 組立試験 | ブリッジ試験、AOI試験、X線試験、ICT(In Circuit Test)、FCT(Functional Circuit Test) |
FCT（機能回路テスト） |
電流試験、電圧試験、高温・低温試験、落下衝撃試験、経年劣化試験、防水試験、漏れ防止試験など、ご要望に応じて様々な試験を行うことができます。 |
製品アプリケーション:
1、電気通信
2、家電
3、セキュリティモニター
4、車両エレクトロニクス
5、スマートホーム
6、工業用制御
7、軍事および防衛
8、自動車
9、産業オートメーション
10、医療機器
11、新エネルギー
等々
の利点PCB組立サービス
• IPC-A-160基準を採用した厳格な製造物責任
• 生産前のエンジニアリング前処理
• 生産工程管理 (5M)
• IQC、IPQC、FQC、OQC を含む 100% E テスト、100% 目視検査
• X線、3D顕微鏡、ICTを含む100% AOI検査
• 高電圧試験、インピーダンス制御試験
• マイクロ セクション、はんだ付け能力、熱応力試験、衝撃試験
PCBA の OEM/ODM/EMS サービス:
· PCBA、PCB ボード アセンブリ: SMT & PTH & BGA
· PCBA および筐体設計
· コンポーネントの調達と購入
・素早いプロトタイピング
・プラスチック射出成形
・板金プレス
・ 最終組み立て
· テスト: AOI、インサーキット テスト (ICT)、機能テスト (FCT)
・資材輸入、製品輸出の通関
今ではワンストップサービスを提供できる工場となり、
基板製作から部品購入、部品組立まで。
PCB 製造と PCB アセンブリで 15 年以上の経験を持つ KAZ Circuit は、コスト目標、納期要件、変動する需要に適応する柔軟な製造オプションを提供します。
