パーソナライズされたプロトタイプ 電子機器メーカー PCB組立 4層 1OZ 電子回路板

パーソナライズされたプロトタイプ 電子機器メーカー PCB組立 4層 1OZ 電子回路板

ブランド名: Null
モデル番号: KAZ
MOQ: 1PCS
価格: 0.1-5 USD
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給能力: 20000メートル
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMTおよびすくい:
支援
適用する:
カメラPCBA
部品:
顧客によって供給されるか、または製造業者によって供給されて
PCBテスト:
AOI;開いたおよび短いのための100%test;
PCBAテスト:
X線、機能テスト
PCB:
レーザーおよび埋められた穴とのHDI
Soldmask:
緑/Bule/黒く/白い
パッケージの詳細:
真空パック
供給の能力:
20000メートル
ハイライト:

電子PCB組成のプロトタイプ

,

カスタマイズされた電子PCB組成

,

1OZ 電子回路板

製品説明

6層HDI印刷回路板組成 鉛フリー 1.6mm 1OZ



1詳細な仕様

材料 FR4
板の厚さ 1.6mm
表面処理 鉛のない
銅の厚さ オーブン オーブン
ソーダーマスク 緑色
シルクスクリーン ホワイト
ミンレーザードリルホール 4 ミル
パネル Vカット



紹介:

印刷回路板の組み立て SMT (Surface Mounted Technolofy) とDIPをPCBAとも呼ばれる印刷回路板に接続する.



生産量:

SMT と DIP は,PCB 板に部品を統合する手段である.主な違いは,PCB 板にSMTはPCBに穴を掘る必要がありませんが,DIPは部品のピンを穴に入れる必要があります.



SMT:

主にPCBボードにいくつかのマイクロコンポーネントを接続するためにペーストをパックするマシンを使用します. 生産プロセスは以下のとおりです:PCBボードの位置付け,溶接ペースト印刷,ペーストとパック,溶接炉に戻る検査は終わりました





2写真

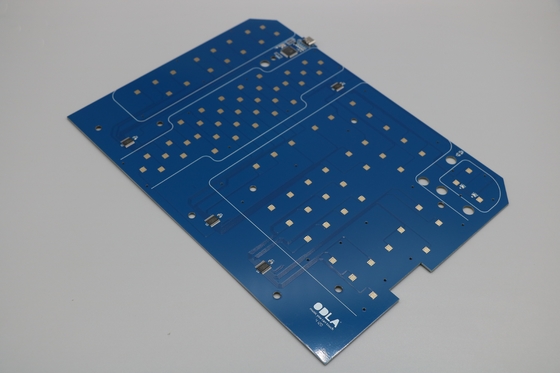

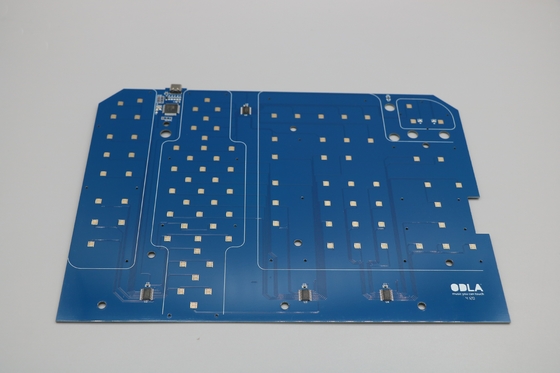

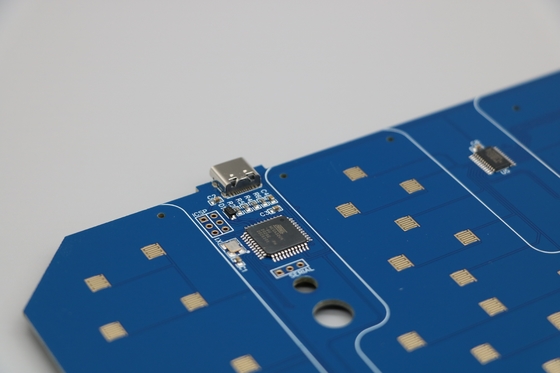

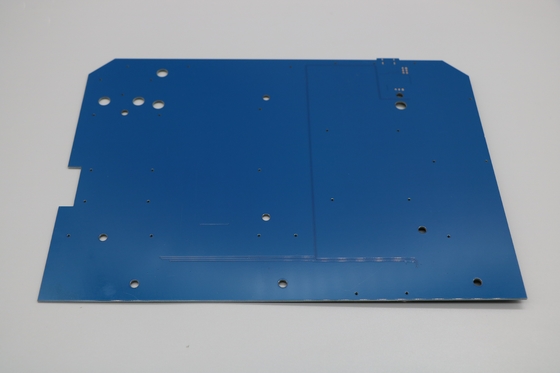

パーソナライズされたプロトタイプ 電子機器メーカー PCB組立 4層 1OZ 電子回路板 0パーソナライズされたプロトタイプ 電子機器メーカー PCB組立 4層 1OZ 電子回路板 1パーソナライズされたプロトタイプ 電子機器メーカー PCB組立 4層 1OZ 電子回路板 2



よくある質問



Q:PCBの製造にはどんなファイルを使いますか?
A:ゲルバーまたはイーグル,BOMリスト,PNPおよび部品の位置



Q:サンプルを提供できますか?
A: はい,私たちは,量産前にテストするためにサンプルをカスタムすることができます



Q:私は Gerber,BOMとテスト手順を送信した後,何時引用を得ることができますか?
A:PCBの報表は6時間以内に,PCBAの報表は24~48時間以内に.



Q:PCBの製造過程をどうやって知ることができますか?

A:PCBの生産と部品の購入に 5-7日,PCBの組み立てとテストに 14日.



Q:PCBの品質をどのように確認できますか?
A: 配送前にPCB製品の各パーツがうまく機能することを確認します. 私たちはあなたのテスト手順に従ってそれらをすべてテストします.
