プロトタイプ PCB アセンブリ
Created with Pixso.

センサー LED 双面 OEM プロトタイプ PCB 組立 PCB 板,PCB 工場,SMT 組立,3 Mil プロトタイプ PCB 組立

センサー LED 双面 OEM プロトタイプ PCB 組立 PCB 板,PCB 工場,SMT 組立,3 Mil プロトタイプ PCB 組立

ブランド名: KAZ
モデル番号: KAZA-B-034
MOQ: 1 ユニット
支払条件: ウェスタン・ユニオン、T/T、L/C、D/P、MoneyGram
供給能力: 100000 の作品
詳細情報
起源の場所:
中国
証明:
UL/ROHS/ ISO9001
製品名:
PCBA
起源の場所:
広東,中国
線間隔を最小限にする:
3ミル(0.075 Mm)
穴の大きさ:
3mil (0.075mm)
ブランド名:
OEM
部品の購入:
わかりました
SMTのすくいアセンブリ:
支援
タイプ:
SMTアセンブリ
供給の能力:
100000 の作品
ハイライト:

速い回転プリント基板

,

顧客用サーキット ボード

製品説明

センサー LED 双面型 OEM プロトタイプ PCB 組立 PCB 板,PCB 工場,SMT 組立,3 ミリ





1特徴







1ワンストップOEMサービス 中国シェンゼンで製造

2ゲルバーファイルと顧客からのBOMリストによって製造

3FR4素材,94V0規格を満たす

4SMT,DIP技術サポート

5. 鉛のないHASL,環境保護

6UL,CE,ROHS対応

7DHL,UPS,TNT,EMSまたは顧客の要求によって送料









2. PCBA技術能力











SMT 位置精度:20mm
部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm,Flip-CHIP,QFP,BGA,POP
部品の最大高さ:25mm
最大PCBサイズ:680×500mm
PCB の最小サイズ:制限なし
PCBの厚さ:0.3から6mm
PCB 重量:3kg
ウォーブソルダー 最大PCB幅:450mm
PCB 幅最小限:制限なし
部品の高さ:上 120mm/ボット 15mm
スウェットソルダー 金属類:部品,全部品,インレイ,バイステップ
金属材料:銅,アルミニウム
表面塗装:塗装 Au,塗装スライバー,塗装 Sn
空気膀?? 率:20%未満
プレスフィット 圧力範囲:0〜50KN
最大PCBサイズ800×600mm
テスト ICT,探査機飛行,燃焼,機能テスト,温度サイクル



認証:

ISO9001 / ISO14001 / ISO45001 (軍用) / TS16949 (自動車) / RoHS / UL



    PCB組成のプロトタイプ大量生産に進む前に 小規模版の印刷回路板を製造し試すプロセスですこの段階は,PCBの設計を検証するため,製品開発ライフサイクルにおいて極めて重要です.機能性や製造可能性



下記に示されているのは,プロトタイプPCB組成:

デザインレビュー:
設計が機能的・技術的要件を満たしていることを確認するために,スケーマーとレイアウトを含むPCB設計文書を徹底的に検討する.
この見直しには,設計規則違反,部品配置,信号路由,および全体的な製造可能性のチェックが含まれます.


部品の選択と調達
設計仕様に基づいて,集積回路,レジスタ,コンデンサー,コネクタなどの必要な電子部品を選択します.
これらのコンポーネントは信頼性の高いサプライヤーから調達され,その利用可能性と設計要件の遵守が保証されます.


プロトタイプPCB製造:
PCB設計ファイルはPCB製造施設に送られ,物理的なPCBプロトタイプが生産されます.
これは,必要な多層PCB構造を作成するために,銅塗装,掘削,溶接マスクの適用などのプロセスを含む可能性があります.


部品組成:
電子部品は原型PCBに手動または半自動で配置され溶接されます.
穴を抜ける溶接や 表面マウント溶接などの技術や 再流溶接などの高度なプロセスを用いて行うことができます


検査と試験:
組み立てられた原型PCBを,溶接橋,欠損部品,または不適切な部品方向性などの製造欠陥について徹底的に検査します.
機能テストは,PCBの動作,接続性,信号の整合性,個々の回路およびサブシステムの機能を含む,検証のために行われます.


設計の繰り返しと改良:
検査と試験の結果に基づいて,PCB設計は,問題を解決したり,パフォーマンスを最適化するために,精製または修正することができます.
この繰り返しのプロセスは,プロトタイプPCBが必要な仕様と要件を満たすまで続きます.
プロトタイプPCB組成通常は小批量または単一の単位で,ピックアンドプレースマシン,リフローオーブン,テスト機器などの専門機器を使用して行われます.



生産開始前には,プロトタイプPCB組成最終的なPCB製品の信頼性,機能性,製造性を確保するために重要な段階です.

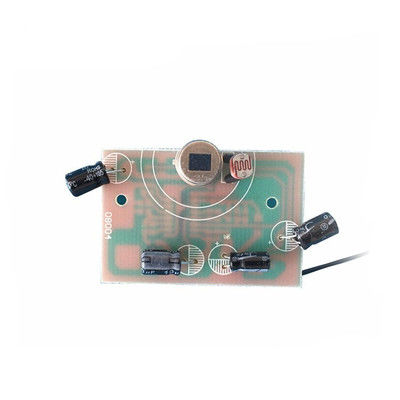

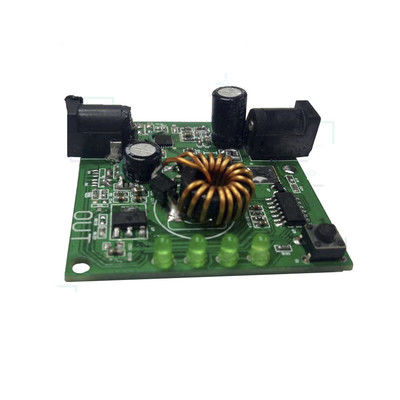

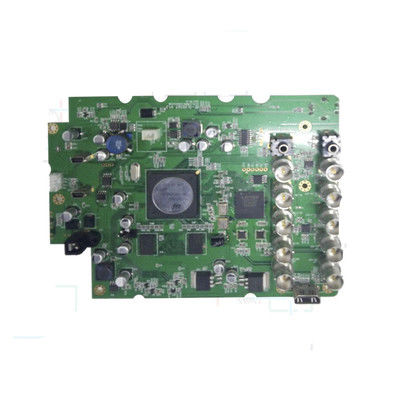

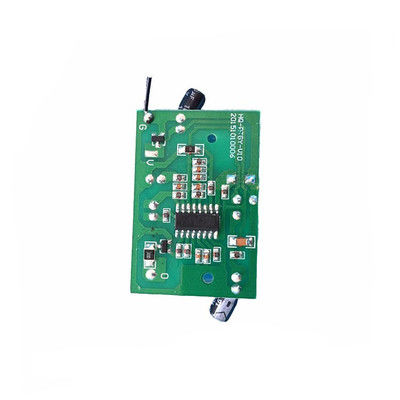

2PCBA 画像

センサー LED 双面 OEM プロトタイプ PCB 組立 PCB 板,PCB 工場,SMT 組立,3 Mil プロトタイプ PCB 組立 0



センサー LED 双面 OEM プロトタイプ PCB 組立 PCB 板,PCB 工場,SMT 組立,3 Mil プロトタイプ PCB 組立 1
