| ブランド名: | KAZ Circuit |
| モデル番号: | PCB-B-029 |
| MOQ: | 1 pc |
| 価格: | USD/pc |
| 支払条件: | トン/ Tは、ウェスタンユニオン、ペイパル |
| 供給能力: | 20,000平方メートル/月 |
FR4 1.6mm 1oz 重銅PCB印刷回路板メーカー 重銅PCB
詳細の仕様:
| 層 | 2 |
| 材料 | FR-4 KB6160 |
| 板の厚さ | 1.6mm |
| 銅の厚さ | 1オンス |
| 表面処理 | HASL |
| 販売されたマスク&シークスクリーン | グリーン&ホワイト |
| 品質基準 | IPCクラス2 100%Eテスト |
| 証明書 | TS16949,ISO9001,UL,RoHS |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
SMT 能力
厚い銅PCB標準PCBよりも厚い銅層を備えた特殊なタイプですこの増加した銅厚さはいくつかの利点を提供し,特定の用途に適しています.
厚銅PCBの主要特徴は以下の通りである.
銅の厚さ:
標準PCBの銅層厚さは,通常1平方フィートあたり1~2オンス (oz/ft2) で,約35~70マイクロンの厚さに等しい.
厚い銅PCB銅層がかなり厚いので,通常は3オンス/平方フィートから12オンス/平方フィート以上で,105~420マイクロンの厚さになります.
パワーを処理する能力:
銅の厚さが増えると厚い銅PCB過剰な熱蓄積や電圧低下なく,より高い電流と電力のレベルを処理する.
電力源,モーター駆動,高電流電子システムなどの電力を消費するアプリケーションに最適です.
熱管理
厚い銅層は効果的熱吸収器として作用し,PCBの加熱部品からの熱散を改善します.
この強化された熱管理能力は,高電力,高電流,または高密度の回路設計にとって重要です.
電気伝導性
銅の厚さが高まるため,トラスの抵抗性が低下し,回路の全体的な性能と信号の整合性が向上します.
これは低インピーダンスの電流回路や電源電子や高速デジタル設計などの電流回路を必要とするアプリケーションに有利です.
硬さと機械的強度:
銅の厚さが増えたため厚い銅PCB強く,機械的に強く,振動や衝撃やストレスの要求のあるアプリケーションに適している.
製造の課題:
製作厚い銅PCB先進的な掘削技術,強化された塗装,および特殊なエッチング方法などの専門的な製造プロセスが必要です.
これらの製造プロセスは,標準PCB生産と比較してより複雑で費用がかかる可能性があります.
厚銅PCBの用途は以下の通りである.
電源電子機器,インバーター,コンバーター,モータードライブなど
高電流回路,産業用制御・配送システムを含む
電気自動車及びハイブリッド動力系を含む自動車用電子機器
厳格な電力と熱要求のある航空宇宙および防衛アプリケーション
高電流と電力の要求を伴う電信およびネットワーク機器
厚い銅PCB耐久性があり,信頼性があり,高性能な電子システムの設計と開発に用いられる熱管理と電導性は重要な要素です.

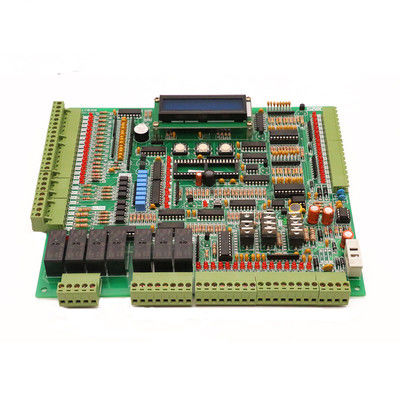

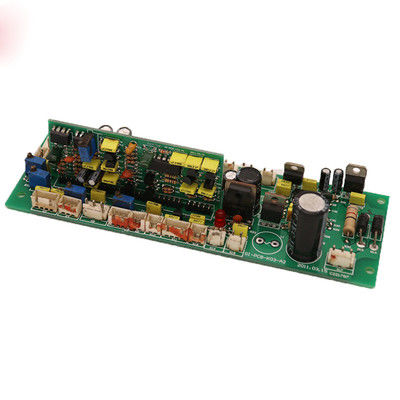

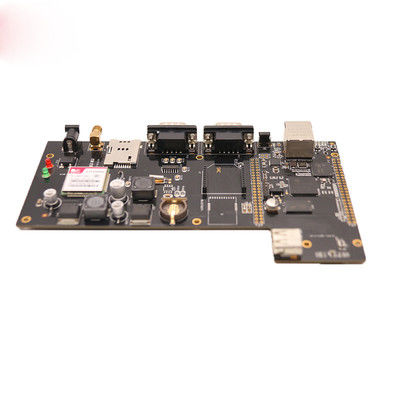

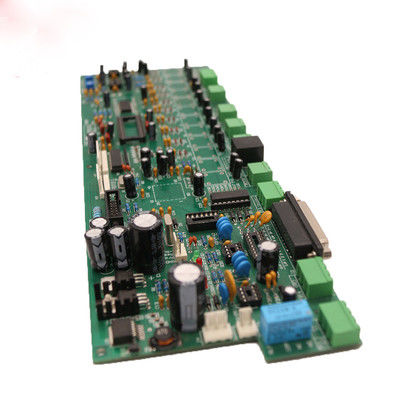

FR-4 1.6mmボードの写真 赤いゴム1オンス銅 駆動電源 PCB 重銅 PCB
