プロトタイプ PCB アセンブリ
Created with Pixso.

pcbaボード プリント回路ボード PCBボード,UL/ROHS/ISO9004サポート,SMT DIP

pcbaボード プリント回路ボード PCBボード,UL/ROHS/ISO9004サポート,SMT DIP

ブランド名: KAZ
モデル番号: KAZA-090
MOQ: 1 ユニット
支払条件: ウェスタン・ユニオン、T/T、L/C、D/P、MoneyGram
供給能力: 100000 の作品
詳細情報
起源の場所:
中国
証明:
UL/ROHS/ ISO9004
製品名:
PCBA
起源の場所:
広東,中国
線間隔を最小限にする:
3ミル(0.075 Mm)
穴の大きさ:
3mil (0.075mm)
ブランド名:
OEM
部品の購入:
わかりました
SMTのすくいアセンブリ:
支援
タイプ:
SMTアセンブリ
パッケージの詳細:
p/p
供給の能力:
100000 の作品
ハイライト:

プロトタイプ プリント基板

,

顧客用サーキット ボード

製品説明

エレクトロニクス FR4 素材 低コスト 緑色PCBA プロトタイプ 印刷回路板 PCB板







1特徴



1ワンストップOEMサービス 中国シェンゼンで製造

2ゲルバーファイルと顧客からのBOMリストによって製造

3FR4素材,94V0規格を満たす

4SMT,DIP技術サポート

5. 鉛のないHASL,環境保護

6UL,CE,ROHS対応

7DHL,UPS,TNT,EMSまたは顧客の要求によって送料









2. PCBA技術能力



SMT 位置精度:20mm
部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm フリップチップ QFP BGA POP
部品の最大高さ:25mm
最大PCBサイズ:680×500mm
PCB の最小サイズ:制限なし
PCBの厚さ:0.3から6mm
PCB 重量:3kg
ウォーブソルダー 最大PCB幅:450mm
PCB 幅最小限:制限なし
部品の高さ:上 120mm/ボット 15mm
スウェットソルダー 金属類:部品,全部品,インレイ,バイステップ
金属材料:銅,アルミニウム
表面塗装:塗装 Au,塗装スライバー,塗装 Sn
空気膀?? 率:20%未満
プレスフィット 圧力範囲:0〜50KN
最大PCBサイズ800×600mm
テスト ICT,探査機飛行,燃焼,機能テスト,温度サイクル





プロトタイプPCB組立プロセス

PCBの設計と製造
PCB 設計者と連携して,プロトタイプPCB
部品の配置,追跡路線,および特別な要件を考慮してPCB設計を完了する.
設計ファイルを PCB 製造者に送って 迅速なプロトタイプを作ります
裸で受け取るプロトタイプPCB製造者から確認し,欠陥を確認します.


部品の調達:
必要な電子部品,IC,レジスタ,コンデンサ,コネクタを特定する.
必要な部品は,通常,小量に部品を販売する販売業者やオンラインソースから購入します.
コンポーネントがPCB設計と互換性があり,プロジェクトの仕様を満たすことを確認する.


手動PCB組成:
表面を清掃し,部品パッドに溶接パスタを塗り,PCBを組み立て準備する.
部品は手動で配置され,溶接鉄または熱気再加工ステーションを使用してPCBに溶接されます.
組み立てられたPCBを視覚的に検査し,部品の位置と溶接合体の正しさを確認します.


選択可能な自動組立プロセス:
半自動化または自動化

組み立てプロセス,例えば:
ステンシル印刷 溶接パスタ用
部品を配置するためのピック・アンド・プレイス・マシン
コンベクションオーブンのリフロー溶接


テストとトラブルシューティング:
確認するために様々なテストを実行プロトタイプPCB機能性と信頼性,例えば:
電気試験 (連続性,抵抗,電圧,電流の測定など)
設計仕様を満たすPCBの機能試験
試験中に発見された問題を解決し,PCB設計または組立プロセスに必要な変更を行います.


繰り返しの設計と組立:
試験結果とフィードバックに基づいて PCB に必要な設計変更を行う.
製造と組み立てを更新した設計で繰り返す
この繰り返しのプロセスを続けますプロトタイプPCB要求されるすべての仕様と性能目標を満たす.


最終パッケージと文書:
パックプロトタイプPCB安全な保管と輸送のために
組み立て説明書,図面,試験報告など必要な書類を提出する.


PCB組成のプロトタイプ作成における主な考慮事項:

設計変更に対応するための迅速な対応と柔軟性
手動式 組み立て 工法,例えば 透孔 溶接 を用いて 初期プロトタイプ を 製造 する
試作プロセスをサポートするために少量部品の調達を利用する
設計や組み立てに関する問題を特定し,解決するために徹底的なテストとトラブルシューティングを行う.
PCB設計者,組み立て者,プロジェクト関係者との間での緊密な協力


についてプロトタイプPCB組み立てプロセスは 設計の検証や 問題の特定や 製品生産開始前に 製品の改善に不可欠です最終的なPCB設計がプロジェクトの要件を満たしていることを確認するために,迅速な繰り返しとテストを可能にします.

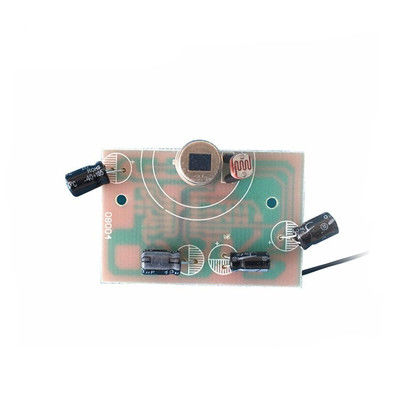

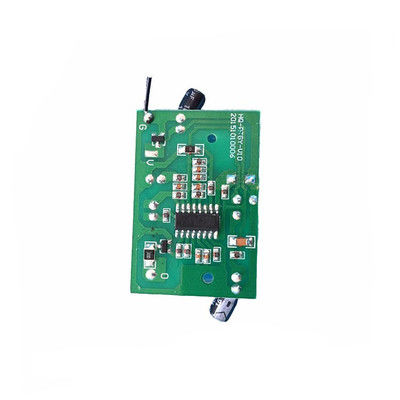

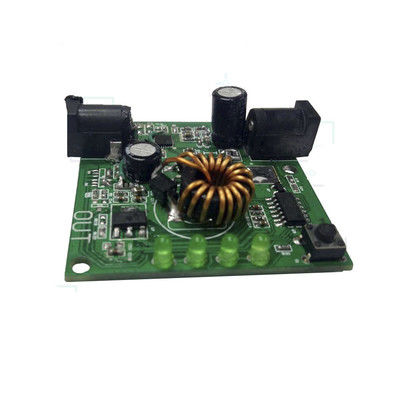

2PCBA 画像

pcbaボード プリント回路ボード PCBボード,UL/ROHS/ISO9004サポート,SMT DIP 0pcbaボード プリント回路ボード PCBボード,UL/ROHS/ISO9004サポート,SMT DIP 1

pcbaボード プリント回路ボード PCBボード,UL/ROHS/ISO9004サポート,SMT DIP 2
