| ブランド名: | KAZ |
| モデル番号: | KAZA-B-106 |
| MOQ: | 1 ユニット |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A |
| 供給能力: | 2000 の M2/月 |
pcb工場 メーカー 94V0 PCB板 HDI プリント回路板 100% Eテスト 600mm x 1200mm
1特徴
1ワンストップOEMサービス 中国シェンゼンで製造
2ゲルバーファイルと顧客からのBOMリストによって製造
3FR4素材,94V0規格を満たす
4SMT,DIP技術サポート
5. 鉛のないHASL,環境保護
6UL,CE,ROHS対応
7DHL,UPS,TNT,EMSまたは顧客の要求によって送料
2. PCB技術能力
| SMT | 位置精度:20mm |
| 部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm フリップチップ QFP BGA POP | |
| 部品の最大高さ:25mm | |
| 最大PCBサイズ:680×500mm | |
| PCB の最小サイズ:制限なし | |
| PCBの厚さ:0.3から6mm | |
| PCB 重量:3kg | |
| ウォーブソルダー | 最大PCB幅:450mm |
| PCB 幅最小限:制限なし | |
| 部品の高さ:上 120mm/ボット 15mm | |
| スウェットソルダー | 金属類:部品,全部品,インレイ,バイステップ |
| 金属材料:銅,アルミニウム | |
| 表面塗装:塗装 Au,塗装スライバー,塗装 Sn | |
| 空気膀?? 率:20%未満 | |
| プレスフィット | 圧力範囲:0〜50KN |
| 最大PCBサイズ800×600mm | |
| テスト | ICT,探査機飛行,燃焼,機能テスト,温度サイクル |
HDI印刷回路板マイクロバイアまたはμvia PCBとしても知られるPCBは,高密度の相互接続と小型化された電子部品を可能にする先進的なPCB技術です.
主要な特徴と機能HDI印刷回路板その中には:
ミニチュア化と密度の増加:
HDI PCBより小さく,距離が狭い vias と vias を特徴付け,より高い相互接続密度を可能にします.
よりコンパクトでスペースを節約する電子機器や部品を 設計することが可能になります
マイクロビアと積み重ねたビア:
HDI PCBマイクロビヤはPCBの異なる層をつなぐために使われる レーザーで穴を掘る小さな穴です
縦に複数のバイアスが積み重なっている場合,相互接続密度をさらに増加させることができます.
多層構造:
HDI PCB伝統的なPCBよりも層数が多く,通常4~10層以上あります
層の数が増えるため,より複雑なルーティングとコンポーネント間の接続が可能です.
先進的な材料とプロセス
HDI PCB通常,薄い銅製の薄膜,高性能のラミネート,そして先進的な塗装技術などの特殊な材料を使用します.
これらの材料とプロセスは より小さく より信頼性が高く より高性能なインターコネクションの作成を可能にします
電気性能の向上:
信号経路が短くなり,信号の容量も狭くなり,HDI PCB信号の整合性を改善し,クロスストークを削減し,より高速なデータ送信を含む電気性能を改善するのに役立ちます.
信頼性と製造能力:
HDI PCB高い信頼性のために設計され 熱管理の改善や機械安定性の向上などの特徴があります
高密度PCBの製造プロセスは,レーザードリリングや高度な塗装技術など,専門機器と専門知識が必要です.
HDI プリント回路板応用には,以下が含まれます.
スマートフォン,タブレット,その他 モバイル デバイス
ウェアラブル電子機器とIoT (モノのインターネット) デバイス
自動車用電子機器と高度な運転支援システム (ADAS)
高速コンピューティングと電信機器
軍用および航空宇宙の電子機器
医療機器と機器
電子製品やシステムの小型化,機能強化,性能向上への継続的な需要は,HDI PCB技術の採用を促しています.

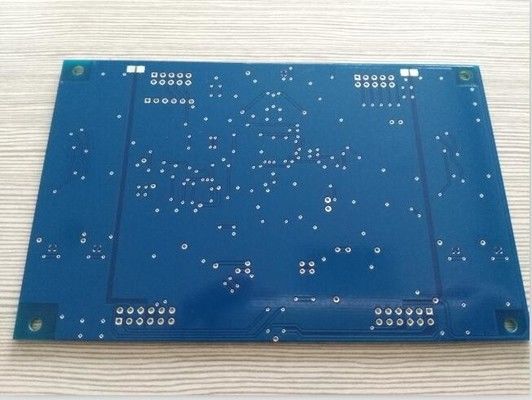

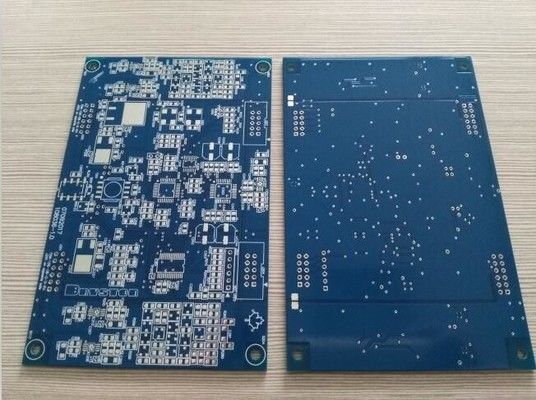

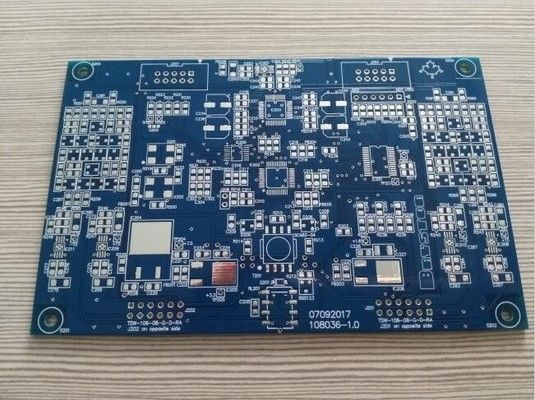

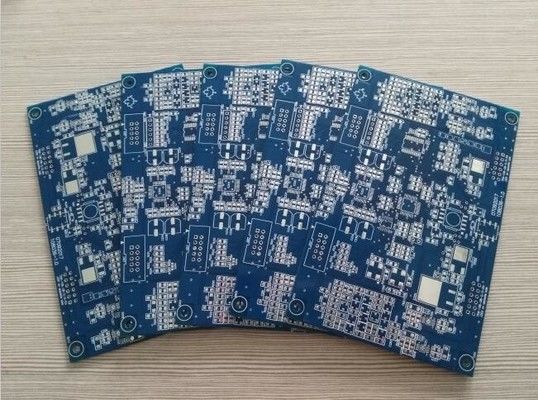

2. PCB 画像
