| ブランド名: | KAZ Circuit |
| モデル番号: | PCB-B-0141 |
| MOQ: | 1 pc |
| 価格: | USD/pc |
| 支払条件: | トン/ Tは、ウェスタンユニオン、ペイパル |
| 供給能力: | 20,000平方メートル/月 |
プロ HASL LF 表面 HDI 印刷回路板 メーカー PCB組立サービス
詳細の仕様:
| 層 | 6 |
| 材料 | FR-4 |
| 板の厚さ | 1.6mm |
| 銅の厚さ | 1オンス |
| 表面処理 | HASL LF |
| 販売されたマスク&シークスクリーン | グリーン&ホワイト |
| 品質基準 | IPCクラス2 100%Eテスト |
| 証明書 | TS16949,ISO9001,UL,RoHS |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
SMT 能力
HDI印刷回路板マイクロバイアまたはμvia PCBとしても知られるPCBは,高密度の相互接続と小型化された電子部品を可能にする先進的なPCB技術です.
HDI印刷回路板の主要な特徴と機能は以下の通りである.
ミニチュア化と密度の増加:
HDI PCBより小さく,距離が狭い vias と vias を特徴付け,より高い相互接続密度を可能にします.
よりコンパクトでスペースを節約する電子機器や部品を 設計することが可能になります
マイクロビアと積み重ねたビア:
HDI PCBマイクロビヤはPCBの異なる層をつなぐために使われる レーザーで穴を掘った小さな穴です
縦に複数のバイアスが積み重なっている場合,相互接続密度をさらに増加させることができます.
多層構造:
HDI PCB伝統的なPCBよりも層数が多く,通常4~10層以上ある.
層の数が増えるため,より複雑なルーティングとコンポーネント間の接続が可能です.
先進的な材料とプロセス
HDI PCB通常,薄い銅製の薄膜,高性能のラミネート,そして先進的な塗装技術などの特殊な材料を使用します.
これらの材料とプロセスは より小さく より信頼性があり より高性能な相互接続を可能にします
電気性能の向上:
HDI PCBの小径幅,短信号経路,より狭い許容量は,信号の整合性を向上させ,横断音の減少,データをより速く転送する.
信頼性と製造能力:
HDI PCB高い信頼性のために設計され 熱管理の改善や機械安定性の向上などの特徴があります
製造プロセスHDI PCBレーザー・ドリリングや高度な塗装技術など,専門機器と専門知識が必要です.
HDI印刷回路板の用途には以下が含まれます.
スマートフォン,タブレット,その他 モバイル デバイス
ウェアラブル電子機器とIoT (モノのインターネット) デバイス
自動車用電子機器と高度な運転支援システム (ADAS)
高速コンピューティングと電信機器
軍用および航空宇宙の電子機器
医療機器と機器
電子製品やシステムの小型化,機能強化,性能向上への継続的な需要は,HDI PCB技術の採用を促しています.

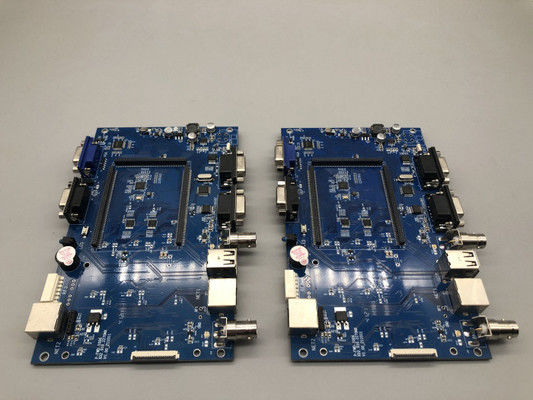

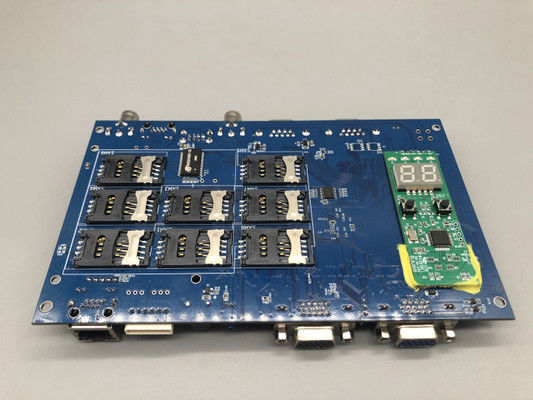

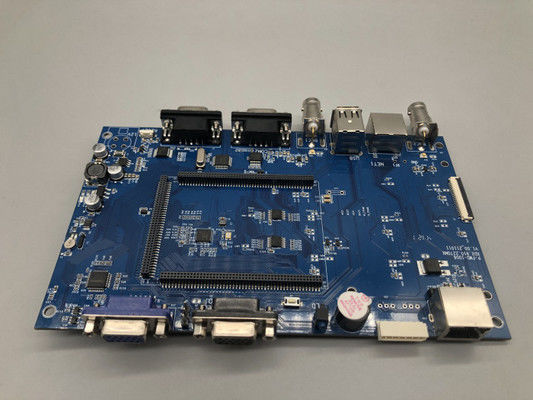

これからの写真 プロ HASL LF 表面HDI プリント回路板メーカー
