| ブランド名: | KAZ Circuit |
| モデル番号: | PCBA-B-0019 |
| MOQ: | 1 pc |
| 価格: | USD/pc |
| 支払条件: | トン/ Tは、ウェスタンユニオン、ペイパル |
| 供給能力: | 20,000平方メートル/月 |
電子印刷回路板 OEMPCB組立 シェンゼン ミニコンピュータPCB設計 1オンス 1.6mm
詳細の仕様:
| 層 | 4 層 |
| 材料 | FR-4 |
| 板の厚さ | 1.6mm |
| 銅の厚さ | 1オンス |
| 表面処理 | ENIG |
| 販売されたマスク&シークスクリーン | 緑色 |
| 品質基準 | IPCクラス2 100%Eテスト |
| 証明書 | TS16949,ISO9001,UL,RoHS |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
SMT 能力
PCBA設計 電子回路の構成要素のレイアウトと配置を印刷回路板に作成するプロセスです.PCBA設計電子機器の製造と運用に不可欠です
PCBA 設計の主要な側面は以下の通りです.
スキマのキャプチャ:
電子回路の機能と接続を定義する.
適切な部品と包装を選択する.
論理的な流れと設計規則の遵守を保証します
PCBの配置:
板の寸法,形状,層構造を定義する.
機能性,熱管理,製造可能性のために部品を最適に配置します.
信号の完整性,電力の分布,電磁互換性 (EMC) を考慮しながら部品を接続するためのルートケーブル.
製造のための設計 (DFM) ガイドラインを組み込む.
部品の選択と配置:
電気,機械,環境の要件に基づいて部品を選択します.
追跡距離を最小化し 信号経路を最適化し 組み立てを容易にするために部品を配置します
部品の向き,冷却,テストまたは再加工のアクセスについて検討します.
パワーデザイン:
効率的な電源配送ネットワークを 異なる電圧レールに設計する
解離電容器,電圧調節器,その他の電源管理回路を導入する.
正しく接地し 騒音/波紋を最小限に抑えるようにしてください
シグナル・インテグリティとEMC
高速デジタル信号の阻害,ルーティング,終了を制御する
電気磁気干渉 (EMI) を軽減するためのシールド,フィルタリング,その他の技術を実装する.
電気静止放電 (ESD) の保護を考慮してください.
熱管理
暖房部品を特定し,適切な冷却ソリューションを提供すること.
熱管や消熱装置や 空気の流れを考慮してください
試験と製造可能性:
試験点,ジャンパー,および他の機能を組み込み,回路内試験を容易にする.
溶接マスク,スクリーンプリント,および他の組み立てに関連する側面に関する DFM ガイドラインに従ってください.
PCBA設計通常は,Altium Designer,Eagle,KiCadなどの特殊なCAD (コンピュータアシスタッドデザイン) ソフトウェアを使用し,スキーマを把握し,PCBを配置します.必要な製造ファイルを生成する.

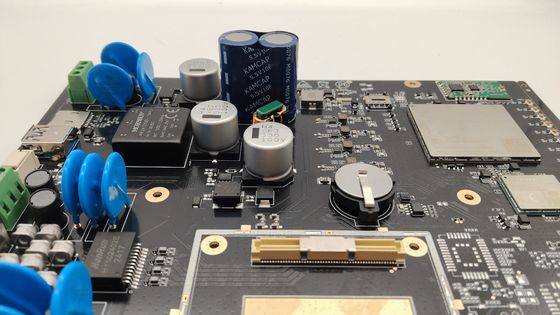

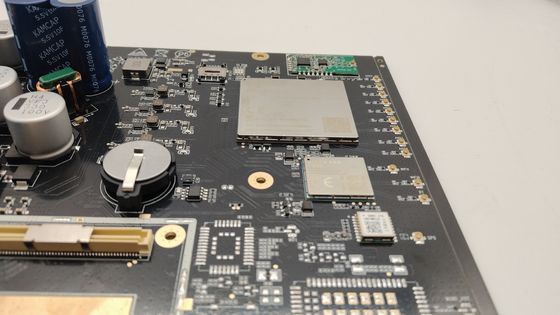

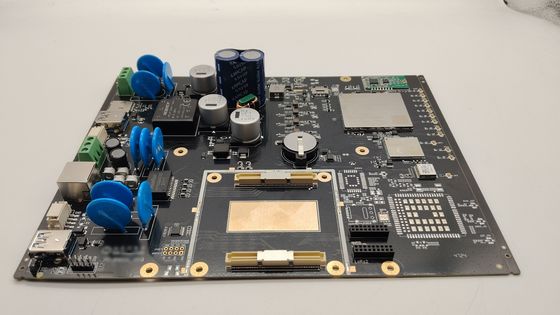

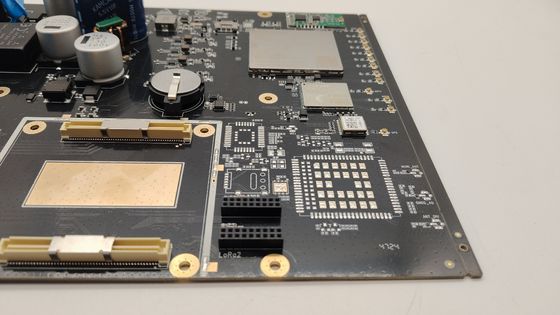

この写真ミニコンピュータのためのPCBPCBA設計
