HDIのプリント基板
Created with Pixso.

4-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします

4-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします

ブランド名: KAZPCB
モデル番号: PCB-HDI-006
MOQ: 1
価格: To be Inquired
支払条件: トン/ Tは、リットル/℃
供給能力: 10000pcs/月
詳細情報
起源の場所:
中国
証明:
UL, ROHS, REACH, TS16949
PCB材料:
FR4
サイズ:
gerberによって
厚さ:
0.8-3.2mm
層:
4-10layers
銅:
1oz
表面:
ENIG/HASL/OSP
Soldermask:
赤く/緑/黒く/白い
標準:
IPCのクラス2
シルクスクリーン:
白く/黒い
パッケージの詳細:
真空バッグ
供給の能力:
10000pcs/月
ハイライト:

無鉛 PCB

,

HDI PCB

製品説明



4-10の層FR4 1OZ ENIG/HASL/OSP HDIはBlind&Burriedの穴が付いているプリント基板を
詳細仕様:



4-10Layers
材料 FR-4
板厚さ 1.6mm
銅の厚さ 1oz
表面処理 ENIG/HASL/OSP
Soldmask及びシルクスクリーン 緑及び白い
品質規格 IPCのクラス2の100%のEテスト
証明書 TS16949、ISO9001、UL、RoHS

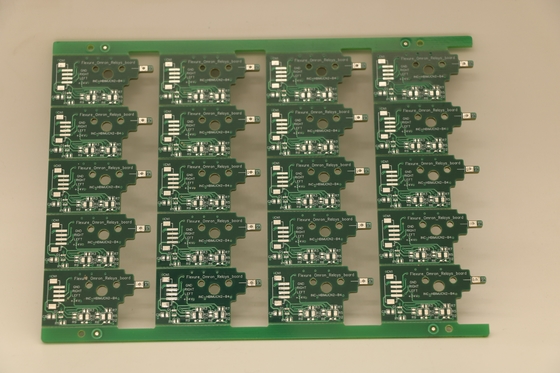

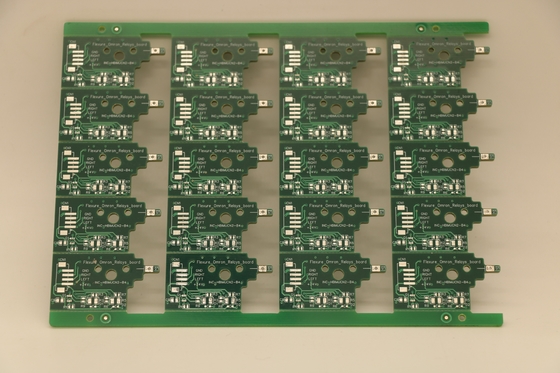

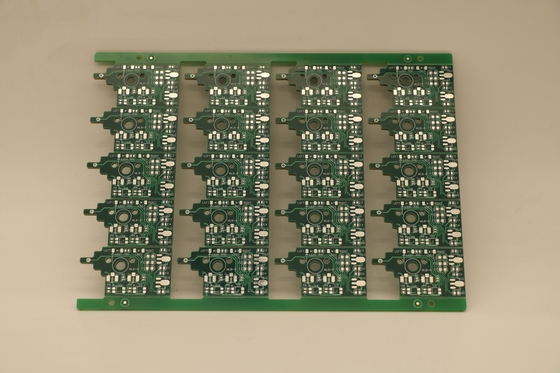

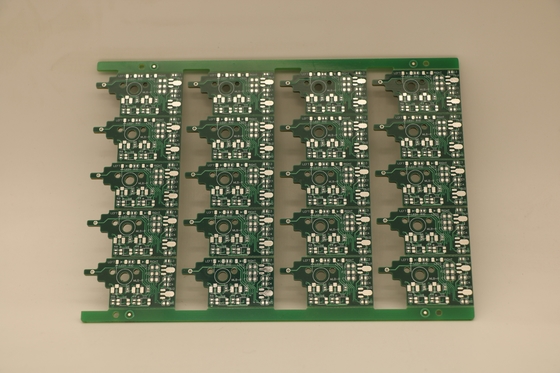

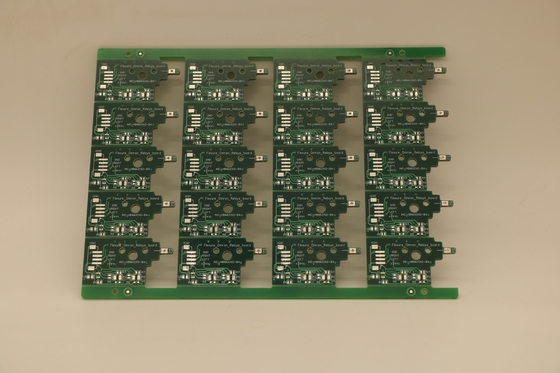

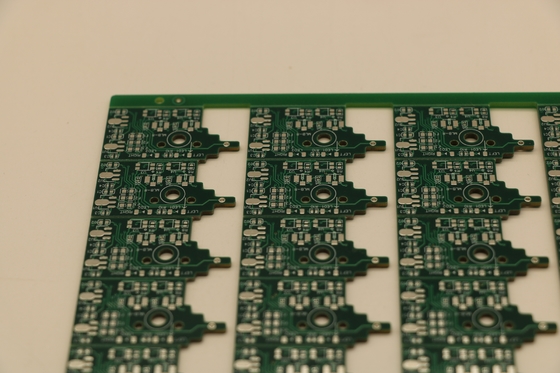

この4-10の層FR4 1OZ ENIG/HASL/OSP HDIのPhotoesはBlind&Burriedの穴が付いているプリント基板を



4-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 04-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 14-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 24-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 34-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 44-10 FR4 HDIのプリント基板の盲目穴のBurriedの穴のインピーダンス制御BGAを層にします 5




どんなKAZ回路があなたのためにすることができるか:

  • PCBの製造(プロトタイプ、中小、大量生産)
  • 部品の調達
  • PCB Assembly/SMT/DIP


PCB/PCBAの完全な引用語句を得るためには、plsは次として情報を提供する:

  • PCBの詳細仕様を含むGerberファイル、
  • BOMのリスト(よりよくとfomartを勝りなさい)
  • (このPCBAを前にしたら) PCBAのPhotoes


会社情報:
KAZ回路は2007年以来の中国からの専門PCBの製造業者、私達の顧客にまたPCBアセンブリ サービスを提供するためにである。今度は約300人の従業員と。、TS16949 ISO9001と証明される、UL、RoHS。私達は確信している最も速い受渡し時間内の工場指示された価格を良質品に与えるために!
製造業者容量:


容量 味方される二重:12000 sq.m/月
Multilayers:8000sq.m/月
最低の線幅/ギャップ 4/4ミル(1mil=0.0254mm)
板厚さ 0.3~4.0mm
1~20の層
材料 アルミニウムFR-4 PI
銅の厚さ 0.5~4oz
物質的なTg Tg140~Tg170
最高PCBのサイズ 600*1200mm
最低の穴のサイズ 0.2mm (+/- 0.025)
表面処理 HASL、ENIG、OSP
