それがである何:

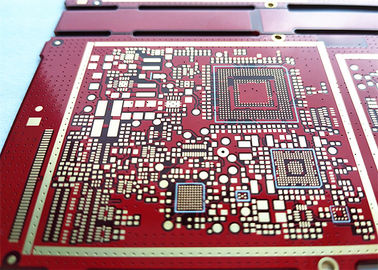

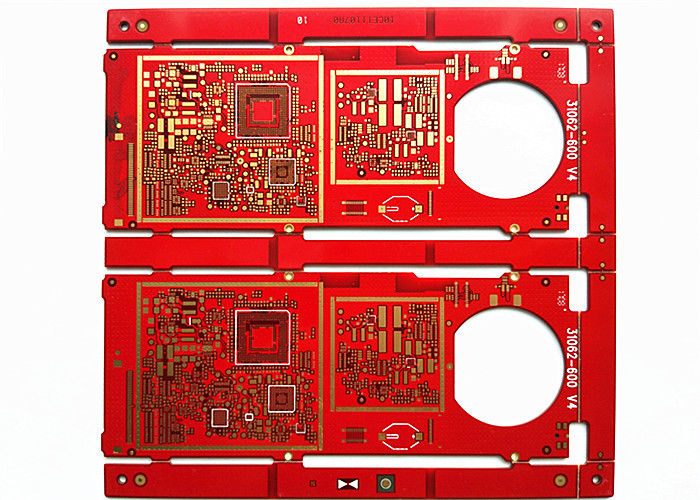

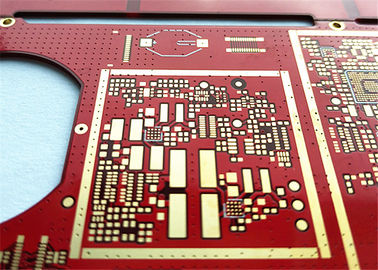

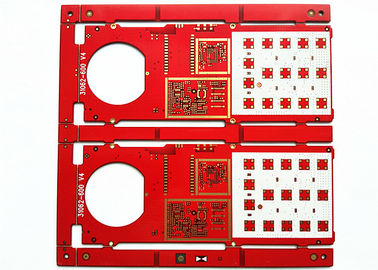

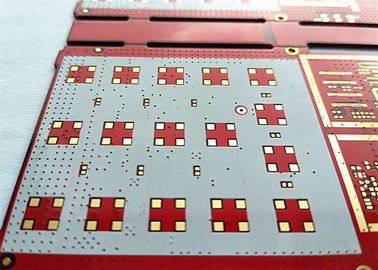

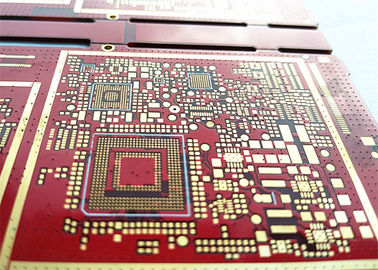

2つ以上の層のどのPCB板でもMultilayer PCB板と呼ぶことができます。

多層PCB板は各々の2つの腐食の層間の多層腐食の層そして中型の層を含んでいます。中型の層は非常に薄くある場合もあります。残りの1つはインシュレーション・ボードの中で総合されるが、2つがoutlayersの多層サーキット ボードに少なくとも3つの伝導性の層があります。

その間の電気関係は通常サーキット ボードの横断面のめっきの穴を通して達成されます。

分類して下さい:多層堅い板、多層適用範囲が広い板および多層堅屈曲は乗ります。

私達がそれをなぜ必要とするか:

結合ラインの高い濃度、それをもたらす集積回路のパッケージの高められた集中を多数の基質を使用するために作りますそれをnecessoryもたらして下さい。

騒音、外部キャパシタンス、混線、等のような予測不可能な設計に関する問題はPCBのレイアウトに起こります。従って、PCBの設計は信号ラインの長さを最小にし、平行道を避けることに焦点を合わせなければなりません。

明らかに、二重側の板、これらの条件の単一側で、達成することができるクロスオーバーをの限られた数が原因で満足します。

相互連結およびクロスオーバーの多数の条件の場合には立派な業績を実現する、板は2つ以上の層に拡大されなければなりません従って多層PCB板は製造されたです。
