多層PCB基板
Created with Pixso.

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen

ブランド名: KAZpcb
モデル番号: KAZ-R-227
MOQ: 1
価格: 0.1-3usd/pc
支払条件: Paypal/、T/T、ウェスタン・ユニオン
供給能力: 1ヶ月あたりの10000-20000squareメートル
詳細情報
起源の場所:
シンセン中国
証明:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
材料:
Rigid&Rigid屈曲板
板厚さ:
0.8-2.0mm
Soldermask:
表面処理:
ENIG/HASL
DIP&SMTアセンブリ:
サポート
部品Sourcing&Assembly:
サポート
AOIのテスト:
サポート
PCBAのテスト:
サポート
パッケージの詳細:
真空パック
供給の能力:
1ヶ月あたりの10000-20000squareメートル
ハイライト:

習慣のプリント基板

,

剛体基板

製品説明

詳細情報:



1. FR4多層PCB板緑のSoldermaskの白いシルクスクリーンのENIG/HASLの表面の導入

Categary PCB
Viasの機能を差し込むこと 0.2-0.8mm
最高回路の範囲 1 – 2つは600 x 1000mm、多層600 x 600mm味方した
最高の銅の厚さ 12OZ
最低ラインWidthGap 3.54mil
むき出しの床テスト 飛行調査
Viasの機能を差し込むこと 0.2-0.8mm
はんだのマスク 、青い、赤い白い、緑



2. シンセンKAZ回路Coについての短い導入。株式会社.

短い導入

PCBおよびPCBAの顧客用生産者として、KAZ回路Co.、株式会社は高精度の単一、両面、多層印刷配線基板および金属の基質のサーキット ボードを製造する。

私達は必要とし、gerberが提供したファイルするものをによってPCBのprodustsを製造する。



私達があなたのためにしてもいい何を

1. 私達が提供するサービス:

調達期間

(促進されたサービス)

調達期間

(サンプル)

2L 24h 3-4days
4L 36h 5-7days
6L 72h 8-10days



ノート

最低のドリル孔:0.2mm

最低レーザーの穴:0.1mm

最低トラック幅/スペース:4/4mil



適用

企業制御、コミュニケーション、保証、LEDの照明、デジタルのスマートなプロダクトect。



プロジェクト

HDI板、金指高周波板、盲目の/埋められた多層板、SMT/DIPのect。



1. 顧客私達はビジネス関係を下記のものの確立する:

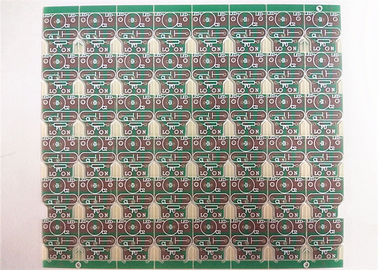

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen 0



3. FR4多層PCB板緑のSoldermaskの白いシルクスクリーンのENIG/HASLの表面のより多くの映像

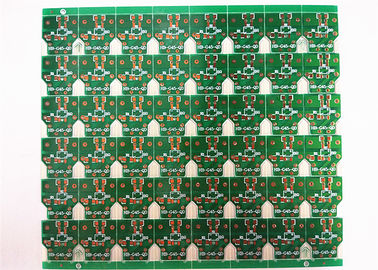

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen 1

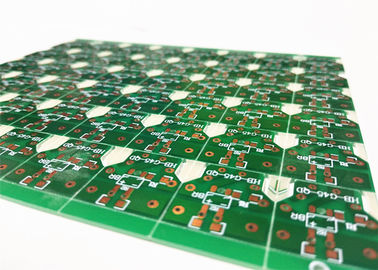

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen 2

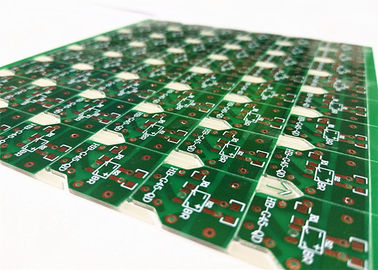

堅屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreamen 3



私はPCBまたはpcbaプロダクトを要求するプロジェクトがあるかどうか知ってもよいか。
