プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン オーダーメイド PCB組

プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン オーダーメイド PCB組

ブランド名: KAZ-PCBA
モデル番号: KAZ-B-D0051
MOQ: 5セット
価格: 10-100USD/SET
支払条件: T ・ T、ウェスタンユニオン、Paypal
供給能力: T ・ T、ウェスタンユニオン、Paypal
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
生産名:
PCBA
ブランド名:
KAZ
プロトタイプ:
PCBA
構成要素:
資格
SMTのすくい:
支援
タイプ:
プロトタイプpcba
パッケージの詳細:
真空包装
供給の能力:
T ・ T、ウェスタンユニオン、Paypal
ハイライト:

倍はPCB味方しました

,

速い回転PCBアセンブリ

製品説明

プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン





特徴

  1. ワンストップOEMサービス: 中国のシェンゼンで製造
  2. 製造者:ゲルバー・ファイル&ボム・リスト 顧客から提供
  3. SMT,DIP技術サポート
  4. FR4 材料 94v0 標準を満たす
  5. UL,CE,ROHS に準拠する
  6. 標準のリードタイム: 2Lでは4~5日,4Lでは5~7日. 迅速なサービスも可能です.





詳細な仕様



材料 FR4
仕上げ板の厚さ 1.6MM
フィンランドの銅厚さ 1OZ
4L
溶接マスクの色 緑色
シルクスクリーン ホワイト
表面処理 鉛のない
完成したサイズ カスタマイズ







KAZ回路があなたのためにできること

  • PCB製造 (プロトタイプ,中小規模,大量生産)
  • 部品の調達
  • PCB組立/SMT/DIP




PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:

  • 詳細なPCBの仕様を含むゲルバーファイル
  • BOM リスト (Excel fomart で より よい)
  • PCBAの写真 (もしこのPCBAを以前やったことがあるなら)




会社情報:


KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!






製造能力:



容量 ダブルサイド: 12000平方メートル / 月
複数層: 8000平方メートル/月
最小線幅/ギャップ 4/4ミリ (1ミリ=0.0254ミリ)
板の厚さ 0.3~4.0mm
1~20層
材料 FR-4,アルミ,PI
銅の厚さ 0.5~4オンス
材料Tg Tg140~Tg170
最大PCBサイズ 600*1200mm
穴の大きさ 0.2mm (+/-0.025)
表面処理 HASL,ENIG,OSP



パーソナライズされたPCB組成プロセス



PCB設計と製造:

パーソナルPCBのスケーマーとレイアウトを作成するためにPCB設計エンジニアと協力します.

コンポーネントの配置,トラスルールーティング,および特別な要件を含む PCB 設計を完了する.

製造のためにPCBメーカーに設計ファイルを送信する.

メーカーから裸のPCBを受け取って,欠陥を確認します.



部品の購入:

IC,レジスタ,コンデンサ,コネクタなどの必要な電子部品を決定する.

必要 な 部品 を 認可 さ れ た 販売 者 から または 製造 者 から 直接 購入 する.

部品がPCB設計と互換性があり,プロジェクトの仕様を満たすことを確認する.



PCB組成:

表面を洗い,部品パッドに溶接パスタを塗り,PCBを組み立てに準備する.

パーツをPCBに正確に配置するために自動ピック・アンド・ポジション・マシンを使用します

リフローオーブンのような制御された環境で溶接パスタを再流し,コンポーネント接続を作成します.

組み立てられたPCBの視覚的および電気的検査を行い,部品の適切な配置と溶接接を保証する.



専用組立プロセス (必要に応じて):

PCBの設計と用途によって,以下のような追加組立プロセスが必要になる可能性があります.

穴を通る部品の挿入と溶接

ボールグリッド配列 (BGA) またはチップスケールパッケージ (CSP) 部品接続

環境保護のためのコンフォームコーティングまたはポッティング

散熱器具や熱管理部品の設置



試験と品質保証:

カスタムPCBの機能性と信頼性を検証するための様々な試験を行う.

電気試験 (連続性,抵抗,電圧,電流の測定など)

設計仕様を満たすPCBの機能試験

環境試験 (温度,湿度,振動など) (必要に応じて)

試験結果と組み立て中に発生した問題について文書化します.



最終組み立てとパッケージ:

製品やシステムにカスタムPCBを組み込む (必要に応じて)

安全な輸送と顧客への配送のために PCB をパッケージ化したり,完全な組立物をします.

組み立て説明書,図面,試験報告など必要な書類を提出する.



カスタムPCB組み立てプロセス全体において,製造者は厳格な品質管理手順を維持し,業界基準を遵守し,すべてのコンポーネントとプロセスの追跡性を確保すべきである.





写真

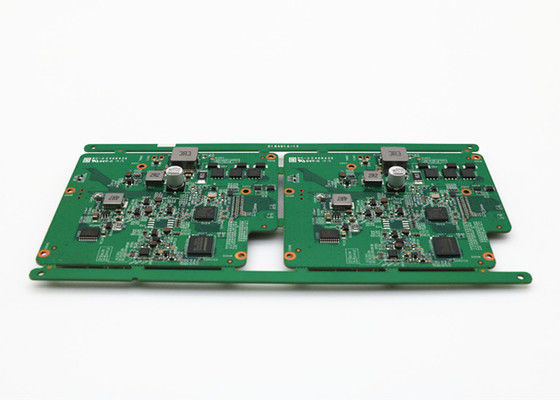

プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン オーダーメイド PCB組 0

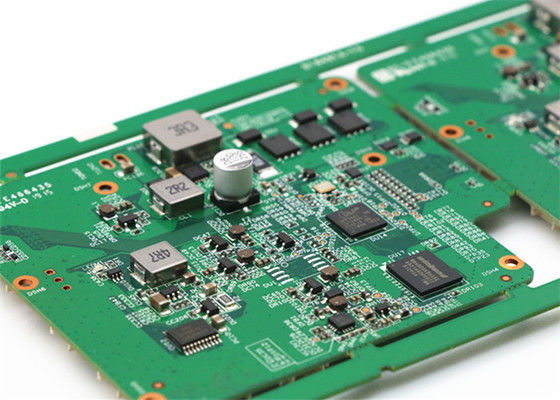

プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン オーダーメイド PCB組 1

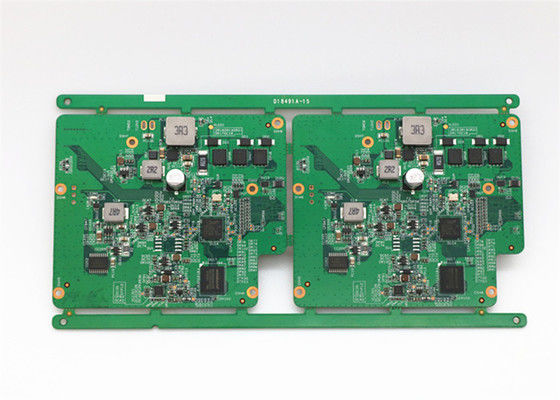

プリント回路板組 鉛フリー 表面マウント pcba板 白 シルクスクリーン オーダーメイド PCB組 2
