ブランド名: | KAZ Circuit |
モデル番号: | PCB-B-041931 |
MOQ: | 1 pc |
価格: | USD/pc |
支払条件: | トン/ Tは、ウェスタンユニオン、ペイパル |
供給能力: | 20,000平方メートル/月 |

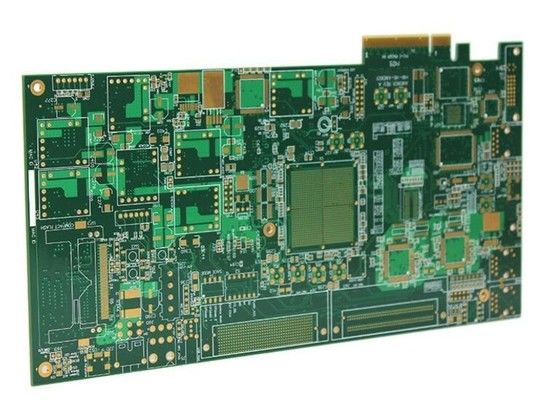

10層 FR4 ENIG PCB回路板 金色の指で製造
詳細の仕様:
層 | 10 |
材料 | FR-4 |
板の厚さ | 1.6mm |
銅の厚さ | 1オンス |
表面処理 | HASL |
販売されたマスク&シークスクリーン | グリーン&ホワイト |
品質基準 | IPCクラス2 100%Eテスト |
証明書 | TS16949,ISO9001,UL,RoHS |
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
板の厚さ | 0.3~4.0mm |
層 | 1~20層 |
材料 | FR-4,アルミ,PI |
銅の厚さ | 0.5~4オンス |
材料Tg | Tg140~Tg170 |
最大PCBサイズ | 600*1200mm |
穴の大きさ | 0.2mm (+/-0.025) |
表面処理 | HASL,ENIG,OSP |
SMT 能力
多層PCB2層以上の銅製紙からなる印刷回路板である.内部は銅製紙,隔離基板,外は銅製紙からなる.そして層間の相互接続は,掘削と銅塗装によって達成されます.単層または二層PCBと比較すると,多層PCBより高い配線密度と複雑な回路設計を達成できます
多層PCBの利点:
高い配線密度と複雑な回路設計能力
電気磁気互換性と信号の整合性が向上する
信号伝送経路が短く,回路の性能が向上する
より高い信頼性と機械的強度
より柔軟な電力と地上配送
多層PCBの組成:
内部 の 銅 フィルム: 導電 層 と 配線 を 提供 する
隔熱基板 (FR-4,高周波低損失ダイレクト等): 各銅ホイール層を隔離し支える
表面のワイヤリングとインターフェースを提供する
孔付き金属化: 層間の電気接続を実現する
表面処理:HASL,ENIG,OSPその他の表面処理プロセス
多層PCBの設計と製造:
回路設計: 多層ボードの信号完整性,電源/地面完整性設計
レイアウトとワイヤリング:合理的なレイヤアロケーションとルーティング最適化
プロセスの設計:アパルチャの大きさ,層間隔,銅ホイルの厚さなど
製造プロセス:ラミネーション,掘削,銅塗装,エッチング,表面処理など

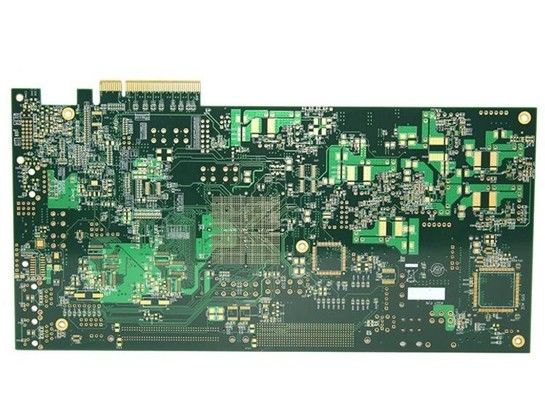

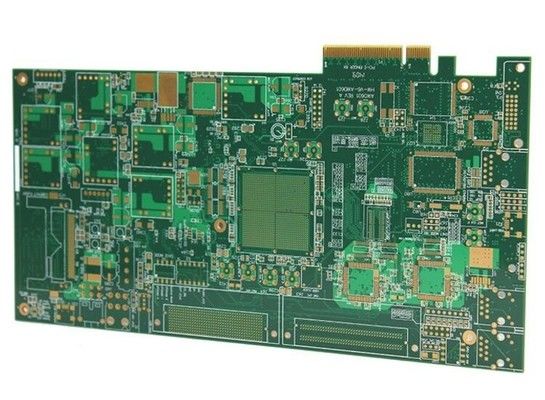

これからの写真も 10層 FR-4 ENIG 高Tg PCB回路板 金色の指で製造
