アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板

アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板

ブランド名: KAZ
モデル番号: PCB-B-D000DK
MOQ: 1 羽
価格: US0.1-US3/PC
支払条件: T ・ T、Paypal、ウェスタン ・ ユニオン
供給能力: 20000squaremetres/month
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
材料:
アルミニウム
概要プロフィール:
Vカット/パンチング/CNCルーティング
銅:
1オンス
パッケージの詳細:
真空包装
供給の能力:
20000squaremetres/month
ハイライト:

LED のプリント基板

,

導かれた軽いサーキット ボード

製品説明

アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板





1簡潔な紹介



複数の層 アルミニウム LEDライトPCBボードのためのLED電球光 1/2/3oz



専門PCB製造



シェンzhen KAZ Circuitは,PCBとPCBAのメーカーです. 認証: ISO 9001,UL (E337072),TS16949 (0259279),RoHS



300人以上の従業員と8000平方メートルの建物面積があります. 私たちの製品は,硬 FR-4 PCB,FPC,硬-フレックス PCBとアルミ,銅ベース PCB,SMTを含むアセンブリサービス,6つの組立ラインを持つDIP.



顧客に1つのサービスを提供します

-PCB生産 (プロトタイプ,中小規模生産,大量生産)

- 部品の調達

-PCB組成 (SMT,SMD,DIP)



PCB技術能力には 1~20層,最低0.1mmのデールホールサイズ,最低0.075mmのトラック/ラインサイズ,OSP,HAL,HASL,ENIG,ゴールドフィンガーなどの表面処理が含まれています.生産能力は12台まで増やせる双面の場合は月1000平方メートル 複数層の場合は月8,000平方メートル



我々は,PCBとPCBAのメーカーである 中国で11年以上. 現在約300人の従業員. 私たちの標準リードタイム: 2Lのための4-5days; 5-7のための4L. 迅速なサービスは利用可能です.





2詳細な仕様

ポイント 生産能力
基礎材料 アルミニウム
1/2/3/4L ((それはカスタマイズすることができます)
板の厚さ 1.0mm/1.2mm/1.5mm/2.0mm
板の寸法 直径 35mm,40mm,45mm,50mm,55mm,60mm,65mm ((これはカスタマイズすることができます)
溶接マスク 白,青,赤,黒
シルクスクリーン ブラック
表面塗装 LF,ENIG,HASL,OSP,シルバープレート
銅層 1/2/3オンス







LEDPCBボード作成プロセスに関する情報

サーキット設計
最大電流と電圧を含む LED 回路全体の電源需要を決定する
LEDの明るさと効果を制御するためにマイクロコントローラーまたはドライバICを使用することを検討
必要な電源コンディショニングまたは保護回路を統合


PCB のレイアウト
痕跡の長さを最小限に抑え,熱散を最適化する部品を配置する
高電圧/高電流の軌跡と低電圧/低電流の軌跡の間には十分な隙間を残す
穴を設置する計画,ハードウェアを設置する計画,および機械的統合


デザイン
期待される電流負荷を処理するために適切なトラス幅と距離を使用
接地および配送のための銅の流しや飛行機を含む.
トラブルシューティングと測定を容易にするテストポイントを追加する
コンポーネントを識別するためにスクリーンマークを追加することを検討


製造のための準備
部品の配置と方向性を含む詳細な組み立て説明書
HASL,ENIG,Immersion Silverなどの特殊製造要件を指定する.
正確なBOMと部品番号,数量,ソースを含みます.


製造業
精密な製造と品質管理を保証するために密接に協力します
複数の層のボード,盲目/埋葬バイアス,またはインピーデンス制御などの高度な機能オプションについて議論します.
組み立てと試験
溶接過程で問題を避けるために注意して組立指示に従って
機能検証,電流/電圧測定,熱分析を含む包括的な試験を行う.
先進的なLED制御と効果を達成するためにマイクロコントローラーまたはドライバーICのプログラミングを検討
最終製品


統合するLED PCB灯具,ディスプレイ,その他の用途などの最終製品へのボード
必要な機械的なハウジング,ヒートシンク,および設置ハードウェアの設計および製造
ユーザーマニュアル,設置ガイド,保証情報を含む完全な製品ドキュメント

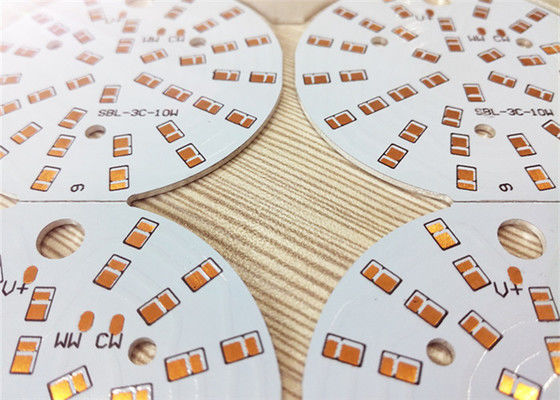

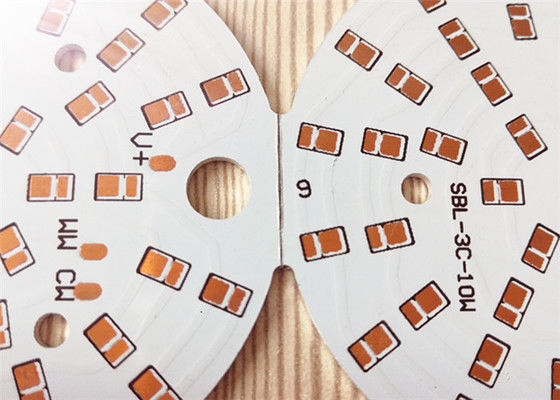

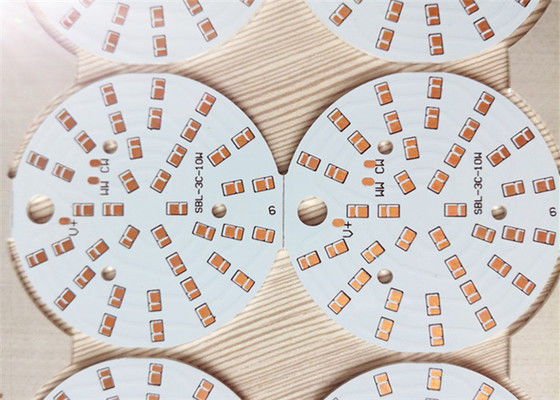

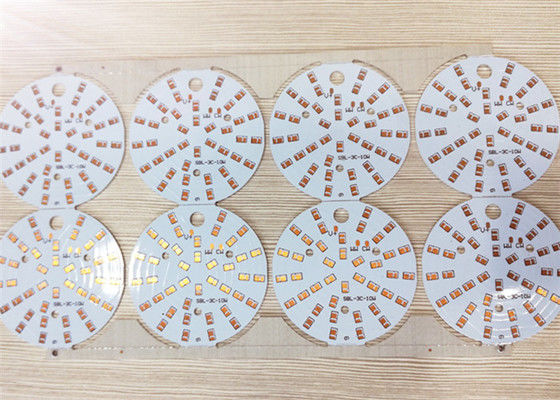

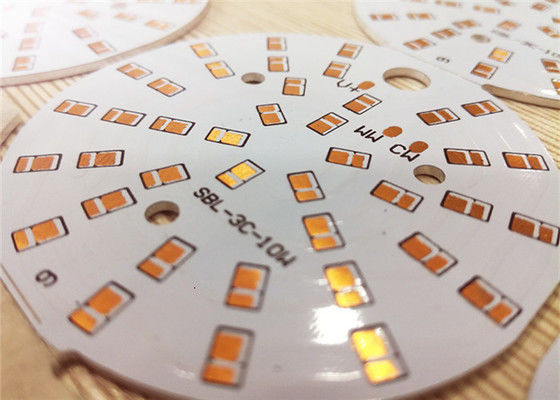

3写真は

アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 0アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 1アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 2アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 3アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 4アルミPCBメーカー ENIG 1u' 多層印刷回路板 LED用PCB板 5
