| ブランド名: | KAZpcb |
| モデル番号: | MPCB-B-001 |
| MOQ: | 1 |
| 価格: | 0.1-3USD/pc |
| 支払条件: | Paypal、ハムスター、ウェスタン ・ ユニオン |
| 供給能力: | 1ヶ月あたりの10000-20000平方メートル |

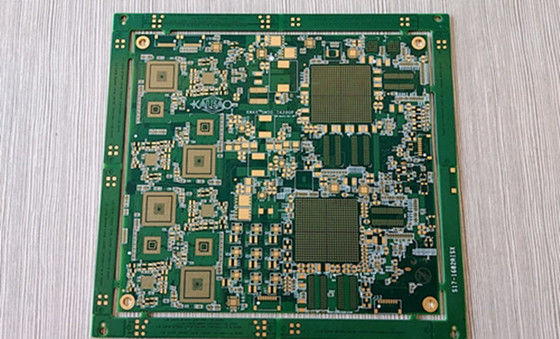

多層 FR4 グリーン ソルダーマスク 浸透金 高精度印刷回路板 PCB
簡潔な紹介
10年以上,主にPCBとPCBAに焦点を当てて, 高精度な単面,双面,多層印刷回路板と金属基板回路板の生産 豊富な経験の生産チームと間に合う配達, ISO9001,SGS,ROHS,USA ULとTS16949の認証を順次承認しています.
当社の製品は,あなたが提供したGERBERとBOMに基づいてカスタム製です.
KAZ回路があなたのためにできること
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
詳細な仕様
| 板材 | FR-4 |
| 表面処理 | 浸水金/0.05-0.1um |
| 板の厚さ | 1.6mm |
| 銅の厚さ | 1オンス |
| シルクスクリーン | 白/黒 |
| 溶接マスク | 緑/青/黒 |
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
多層PCB
多層PCB2層以上の銅製紙からなる印刷回路板である.内部は銅製紙,隔離基板,外は銅製紙からなる.そして層間の相互接続は,掘削と銅塗装によって達成されます.単層または二層PCBと比較すると,多層PCBより高い配線密度と複雑な回路設計を達成できます
多層PCBの利点:
高い配線密度と複雑な回路設計能力
電気磁気互換性と信号の整合性が向上する
信号伝送経路が短く,回路の性能が向上する
より高い信頼性と機械的強度
より柔軟な電力と地上配送
多層PCBの組成:
内部 の 銅 フィルム: 導電 層 と 配線 を 提供 する
隔熱基板 (FR-4,高周波低損失ダイレクト等): 各銅ホイール層を隔離し支える
表面のワイヤリングとインターフェースを提供する
孔付き金属化: 層間の電気接続を実現する
表面処理:HASL,ENIG,OSPその他の表面処理プロセス
多層PCBの設計と製造:
シグナル・インテグリティ,電源/地上のインテグリティの設計多層板
レイアウトとワイヤリング:合理的なレイヤアロケーションとルーティング最適化
プロセスの設計:アパルチャの大きさ,層間隔,銅ホイルの厚さなど
製造プロセス:ラミネーション,掘削,銅塗装,エッチング,表面処理など

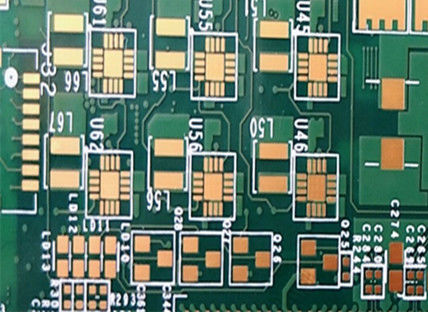

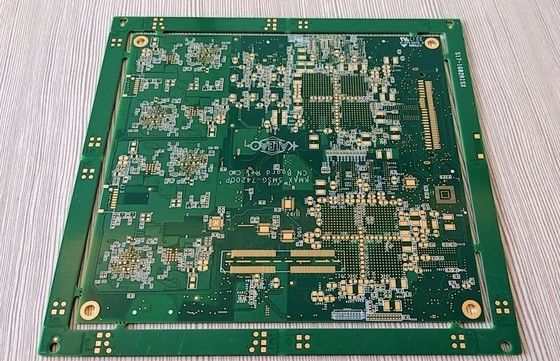

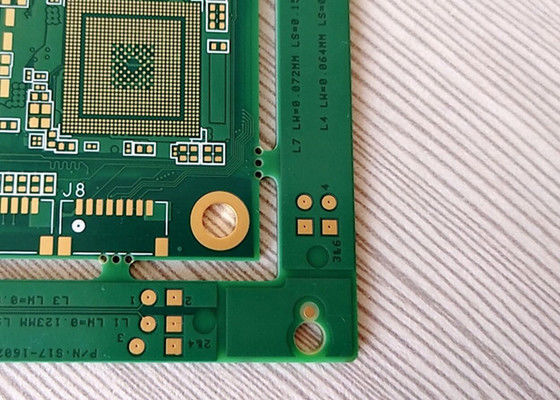

もっと写真
