表面実装基板アセンブリ
Created with Pixso.

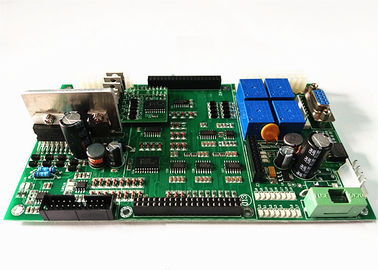

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを

ブランド名: KAZpcb
モデル番号: PCB-R-038
MOQ: 1
価格: 0.1-3usd/pc
支払条件: Paypal/、T/T、ウェスタン・ユニオン
供給能力: 1ヶ月あたりの10000-20000squareメートル
詳細情報
起源の場所:
CN
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | ROHS
板材料:
FR4
表面処理:
ENIG/HASL
板厚さ:
1.6MM
銅の厚さ:
1-12OZ
パッケージの詳細:
真空パック
供給の能力:
1ヶ月あたりの10000-20000squareメートル
ハイライト:

pcbaのサーキット ボード

,

多層プリント回路基板

製品説明

1.緑のsoldermaskの白いシルクスクリーンENIGOSPが付いているFR4 0.3-12MM SMT PCBアセンブリの導入

Categary PCBA
2-22L
最高回路の範囲 1 – 2つは600 x 1000mm、多層600 x 600mm味方しました
最高の銅の厚さ 12OZ
最低ラインWidthGap 3.54mil
むき出しの床テスト 飛行調査
Viasの機能を差し込むこと 0.2-0.8mm
はんだのマスク 、青い、白い、緑赤い



2. シンセンKAZ回路Coについての短い導入。株式会社.

短い導入

PCBおよびPCBAの顧客用生産者、KAZ回路Co.、株式会社が高精度の単一、両面、多層印刷配線基板および金属の基質のサーキット ボードを製造するように

私達は必要とし、gerberファイルが提供したものをによってPCBのprodustsを製造します。



私達があなたのためにしてもいい何を

1. 私達が提供するサービス:

調達期間

(促進されたサービス)

調達期間

(サンプル)

2L 24h 3-4days
4L 36h 5-7days
6L 72h 8-10days



ノート

最低のドリル孔:0.2mm

最低レーザーの穴:0.1mm

最低トラック幅/スペース:4/4mil



適用

企業制御、コミュニケーション、保証、LEDの照明、デジタルのスマートなプロダクトect。



プロジェクト

HDI板、金指高周波板、盲目の/埋められた多層板、SMT/DIPのect。



1. 顧客私達はビジネス関係を下記のものの確立します:

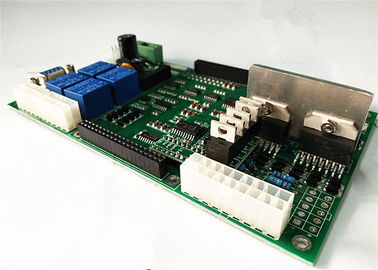

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを 0



3. 緑のsoldermaskの白いシルクスクリーンENIGOSPが付いているFR4 0.3-12MM SMT PCBアセンブリのより多くの映像

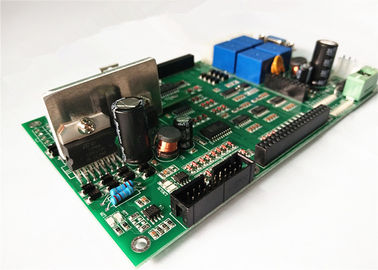

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを 1

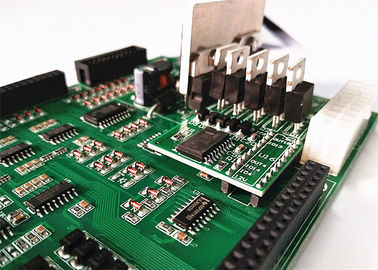

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを 2

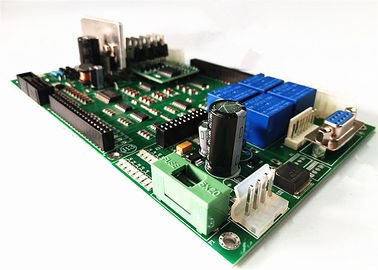

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを 3

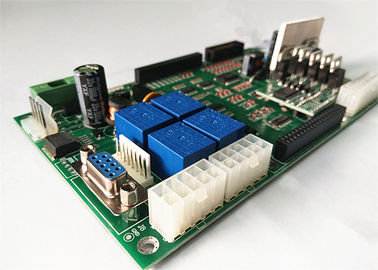

FR4プリント回路Board&Component&Smartの電子工学Pcbaはプリント基板のPcb&の産業管理委員会PCBAを 4

私はPCBまたはpcbaプロダクトを要求するプロジェクトがあるかどうか知ってもよいですか。
