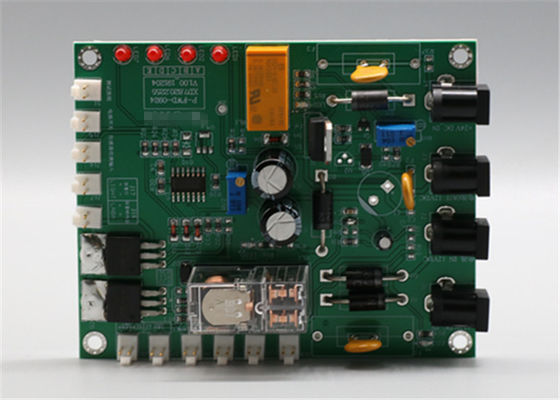

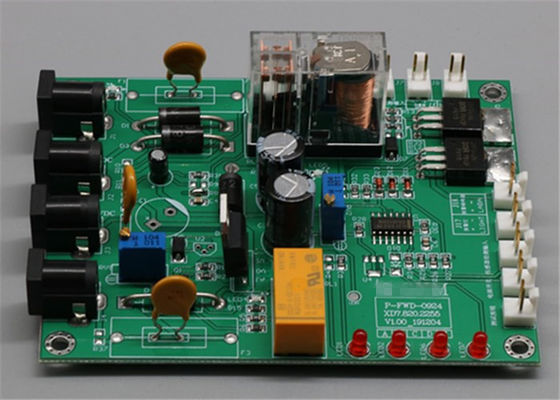

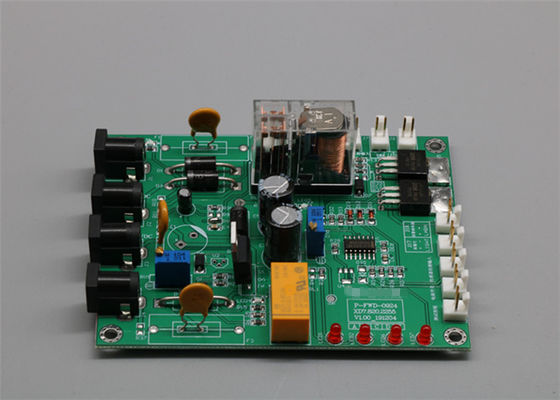

1.6mmの厚さ6L HDI 2OZ ENIGのプリント基板 プロトタイプ

1.6mmの厚さ6L HDI 2OZ ENIGのプリント基板 プロトタイプ

ブランド名: Null
モデル番号: ヌル
MOQ: 1 PC
価格: 0.1-5 USD/PC
支払条件: T/T、ウェスタン・ユニオン;PayPal
供給能力: 20000 ㎡
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT&DIP:
サポート
適用:
地下鉄装置
PCBテスト:
電気テスト
PCBテスト方法:
飛行調査テスト及びテスト ジグ
PCBAテスト:
視覚テスト;AOI;X線;機能テスト
部品:
顧客または製造業者によって供給される
デザイン・サービス:
サポート
テスト レポート:
サポート
パッケージの詳細:
真空パック;泡袋
供給の能力:
20000 ㎡
ハイライト:

HDIのプリント基板 プロトタイプ

,

6Lプリント基板 プロトタイプ

,

2OZプロトタイプPCBアセンブリ

製品説明

6L HDIは地下鉄装置で使用されたプリント基板 アセンブリ2OZ ENIGを



1. 詳細仕様:



材料 FR4
板厚さ 1.6mm
銅の厚さ 2/1/1/1/1/2のOZ
表面処理 ENIG 2U」
Soldermask
シルクスクリーン 白い
 最低のドリル孔 8ミル
最低レーザーの穴 4ミル
テスト テストする100%;IPCのクラス2



2. 映像

1.6mmの厚さ6L HDI 2OZ ENIGのプリント基板 プロトタイプ 0



3. FAQ



Q:どんなファイルをPCBの製作で使用するか。
:Gerberかワシ、BOMのリスト、PNPおよび部品の位置。



Q:それは可能サンプルを提供するでしようであるか。
:はい、私達は大量生産の前にテストするために見本抽出しても習慣いい。



Q:私はいつ送られたGerber、BOMおよび試験手順の後で引用語句を得るか。
:PCBの引用語句のための6時間およびPCBAの引用語句のためのおよそ24-48時間以内に。



Q:私はいかに私のPCBの生産のプロセスを知ってもいいか。
:購入するPCBの生産および部品のための5-7daysおよびPCBのアセンブリおよびテストのための14日。



Q:私はいかに私のPCBの質を確かめてもいいか。
:私達はPCBプロダクトの各部分が出荷をよりかなり前に働かせることを保障する。私達はあなたの試験手順に従ってすべてをテストする。
