マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー

マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー

ブランド名: Null
モデル番号: KAZ
MOQ: 1pcs
価格: 0.1-5 USD
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給能力: 20000メートル
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMTおよびすくい:
支援
適用する:
カメラPCBA
部品:
顧客によって供給されるか、または製造業者によって供給されて
PCBテスト:
AOI;開いたおよび短いのための100%test;
PCBAテスト:
X線、機能テスト
PCB:
レーザーおよび埋められた穴とのHDI
パッケージの詳細:
真空パック
供給の能力:
20000メートル
ハイライト:

HDI PCBアセンブリ サービス

,

ENIG PCBアセンブリ サービス

,

FR4 6つの層PCB板

製品説明

ブラック印刷回路板 ENIG 6層 HDI PCB組立 サービス pcb工場 pcb組立 シェンゼン印刷回路板メーカー



1詳細な仕様

材料 FR4
板の厚さ 1.6mm
表面処理 ENIG+OSP
銅の厚さ オーズ
ソーダーマスク ブラック
シルクスクリーン ホワイト
ミンレーザードリルホール 4 ミル
パネル マウスの噛み



紹介:

印刷回路板の組み立て SMT (Surface Mounted Technolofy) とDIPをPCBAとも呼ばれる印刷回路板に接続する.



生産量:

SMT と DIP は,PCB 板に部品を統合する手段である.主な違いは,PCB 板にSMTはPCBに穴を掘る必要がありませんが,DIPは部品のピンを穴に入れる必要があります.



SMT:

主にPCBボードにいくつかのマイクロコンポーネントを接続するためにペーストをパックするマシンを使用します. 生産プロセスは以下のとおりです:PCBボードの位置付け,溶接ペースト印刷,ペーストとパック,溶接炉に戻る検査は終わりました

科学技術の発展とともに,SMTは一部の大型部品にも適用できます.

DIP: はい

コンポーネントをPCBに挿入します.PCBは部品を統合するための手段として使用されます. サイズが大きすぎて貼り付けや梱包できないため,または製造者の生産プロセスはSMT技術を使用することはできません.

現在,手動プラグインとロボットプラグインを2つの方法で実現できます.

主な生産プロセスは以下のとおりです. 粘着バックグリーブ (不適切な場所にチンの塗装を防止するため),プラグイン,検査,波溶接,ブラシプレート (炉を通過する過程で残された汚れを除去するために) と検査

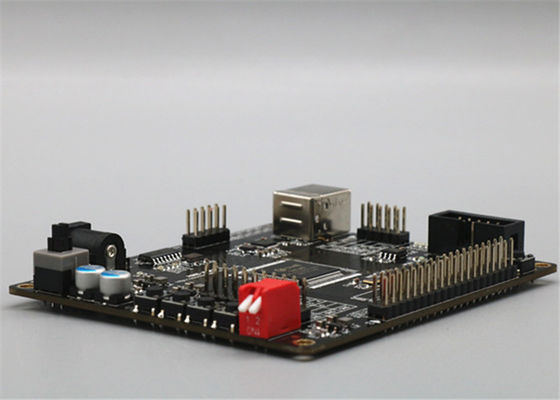

2写真



マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー 0マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー 1マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー 2マウスビット ENIG 6層PCB工場PCB組み立てシェンゼン印刷回路板メーカー 3



よくある質問



Q:PCBの製造にはどんなファイルを使いますか?
A:ゲルバーまたはイーグル,BOMリスト,PNPおよび部品の位置



Q:サンプルを提供できますか?
A: はい,私たちは,量産前にテストするためにサンプルをカスタムすることができます



Q:私は Gerber,BOMとテスト手順を送信した後,何時引用を得ることができますか?
A:PCBの報表は6時間以内に,PCBAの報表は24~48時間以内に.



Q:PCBの製造過程をどうやって知ることができますか?

A:PCBの生産と部品の購入に 5-7日,PCBの組み立てとテストに 14日.



Q:PCBの品質をどのように確認できますか?
A: 配送前にPCB製品の各パーツがうまく機能することを確認します. 私たちはあなたのテスト手順に従ってそれらをすべてテストします.
