回路基板アセンブリを印刷
Created with Pixso.

FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ

FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ

ブランド名: Null
モデル番号: KAZ
MOQ: 1pcs
価格: 0.1-5 USD
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給能力: 20000メートル
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMTおよびすくい:
サポート
適用:
カメラPCBA
部品:
顧客によって供給されるか、または製造業者によって供給されて
PCBテスト:
AOI;開いたおよび短いのための100%test;
PCBAテスト:
X線、機能テスト
PCB:
レーザーおよび埋められた穴とのHDI
材料:
FR4
表面:
ENIG/HASL
Soldermask:
緑/赤く/青/黒
パッケージの詳細:
真空パック
供給の能力:
20000メートル
ハイライト:

1OZプリント基板 アセンブリ

,

1.6mmのプリント基板 アセンブリ

,

FR4 6つの層のサーキット ボード

製品説明

FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ



1. 詳細仕様


材料  FR4
板厚さ 1.6mm
表面処理 無鉛
銅の厚さ 1/1/1/1/1/1OZ
Soldermask
シルクスクリーン 白い
最低レーザーのドリル孔 4製造所
パネルVカット



導入:

プリント基板 アセンブリ プリント基板でSMT (表面の取付けられたTechnolofy)およびすくいを差し込むそれはまたPCBAを呼んだ。



生産:

SMTおよびすくいは両方PCB板の部品を統合する方法である。主な違いはドリル孔に部品のピンを差し込むためにすくいのためにnacessaryであるがSMTがPCBのドリル孔に必要としないことである



SMT:

主に機械をあるマイクロ部品を付けるために詰めるのにのりをPCB板使用しなさい。工程は次の通りある:PCB板位置、はんだののりの印刷、のりおよびパックのはんだ付けするストーブへのリターン、最終検査。





2. 映像

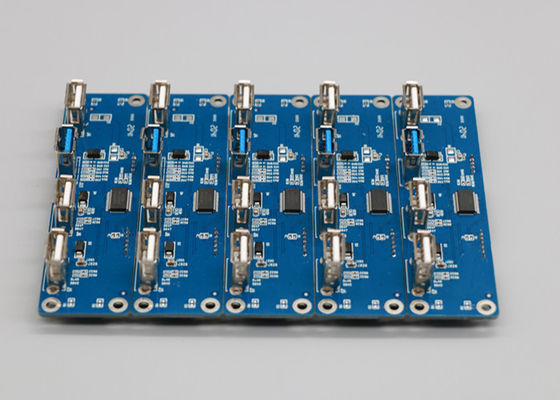

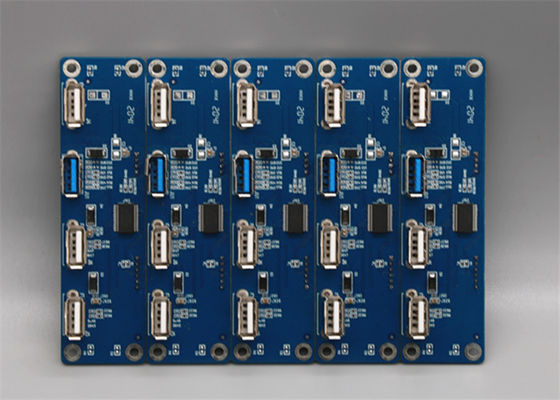

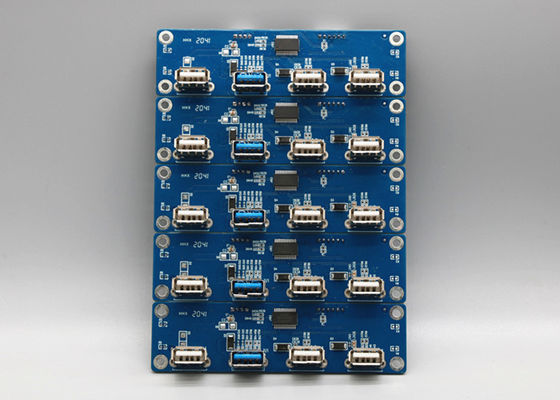

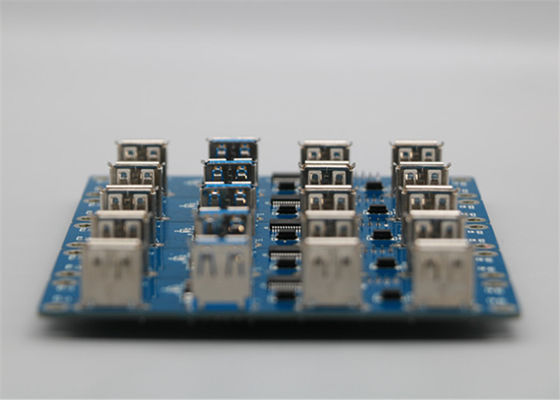

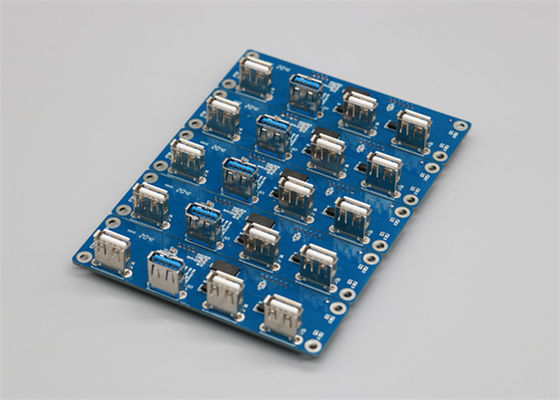

FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ 0FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ 1FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ 2FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ 3FR4 6層1.6mm 1OZ青いSoldermaskのプリント基板 アセンブリ 4

FAQ



Q:どんなファイルをPCBの製作で使用するか。
:Gerberかワシ、BOMのリスト、PNPおよび部品の位置



Q:それは可能サンプルを提供するでしようであるか。
:はい、私達は大量生産の前にテストするために見本抽出しても習慣いい



Q:私はいつ送られたGerber、BOMおよび試験手順の後で引用語句を得るか。
:PCBの引用語句のための6時間およびPCBAの引用語句のためのおよそ24-48時間以内に。



Q:私はいかに私のPCBの生産のプロセスを知ってもいいか。

:購入するPCBの生産および部品のための5-7daysおよびPCBのアセンブリおよびテストのための14日。



Q:私はいかに私のPCBの質を確かめてもいいか。
:私達はPCBプロダクトの各部分が出荷をよりかなり前に働かせることを保障する。私達はあなたの試験手順に従ってすべてをテストする。
