多層PCB基板
Created with Pixso.

PCB基板メーカー 多層製造プロセス 4層プロトタイプ 両面 SMT DIP HASL クイックターン PCBアセンブリ コンピュータ電子ゲーム 携帯電話 DIYデザイン

PCB基板メーカー 多層製造プロセス 4層プロトタイプ 両面 SMT DIP HASL クイックターン PCBアセンブリ コンピュータ電子ゲーム 携帯電話 DIYデザイン

ブランド名: KAZ
モデル番号: KAZA-0038
MOQ: 1単位
価格: 0.1-20 USD / Unit
支払条件: T/T,Western Union,マネーグラム,L/C,D/A
供給能力: 2000のM2/月
詳細情報
起源の場所:
中国
証明:
UL&ROHS
レイヤーカウント:
2 ` 30 層
最大ボードサイズ:
600のmm X 1200のmm
PCBの基礎材料:
FR4,CEM-1,TAKONIC,アルミ,高Tg材料,高周波ロジャーズ,テフロン,アルロン,ハロゲンフリー材料
仕上がりの範囲 厚さ:
0.21~7.0mm
最小ライン幅:
3ミル(0.075mm)
最小行間隔:
3ミル(0.075mm)
最低の穴径:
0.10 mm
仕上げ 処理:
HASL (チン・リードフリー),ENIG ((浸水金),浸水銀,黄金塗装 (フラッシュゴールド),OSPなど.
銅の厚さ:
0.5-14oz (18-490um)
電子テスト:
100%電子試験 (高電圧試験) 飛行探査機試験
レイヤー:
6Layers
銅:
2オンス
材料:
FR4
表面:
ENIG/HASL
板厚:
1.6mm、0.5〜3.2mm、1.6mm〜3.2mm、0.5〜3MM、0.4mm〜10mm
銅の厚さ:
1オンス、0.5オンス-6オンス、1-2オンス、1/2オンス 1オンス 2オンス 3オンス、0.3-3オンス
基材:
FR-4,アルミニウムなど,FR-4/アルミニウム/セラミック,FR-4/アルミニウム/セラミック/cem-3/FR-1,FR4 CEM3 セラミック アルミニウム
分ライン間隔:
4ミル、0.1mm/4ミル、0.2mm、0.003"、4/4ミル(0.1/0.1mm)
分線幅:
4mil、0.1mm/4mi、3mi、0.2mm、0.05mm(2mil)
分穴のサイズ:
0.2mm、0.10mm
表面仕上げ:
HASL、ENIG、イマージョンゴールド、OSP、HASL 鉛フリー
製品名:
中国多層 PCB 回路基板 PCB メーカー、多層プリント基板、多層 PCB 電子 FR4 PCB 94v0 回路基板、PCB、fr4 PCB メーカー
応用:
電子デバイス、PCB プリント基板、航空宇宙レコーダー、エンジニアリング試験、モノのインターネット
はんだマスク色:
緑、白黒黄緑赤、青、黄、白またはあなたの要求として
はんだマスク:
緑/黒/青/白/赤、青/緑、緑。赤。青。白。ブラック、イエロー、ブラックグリーンブルー、ジーン
レイヤー数:
4層、4層
タイプ:
カスタマイズ可能、PCB プリント基板、電子 PCB アセンブリ、カスタマイズされた、4 層 PCB
層:
1~20層、1~24層、16層、1/2/3/4/5.、4層
サービス:
PCB&PCBA、ワンストップサービス、EMS.ODM.OEM
PCB標準:
IPC-II 規格、IPC-A-610 D、IPC-A-610 E クラス II-III
シルクスクリーン色:
青、白 黒、黄、緑 赤、黄、黒、緑
アイテム:
FR4 PCB ボード、カスタム回路基板、2 層 PCB
パッケージの詳細:
真空パック
供給の能力:
2000のM2/月
ハイライト:

HASLの速い回転PCBアセンブリ

,

SMTのすくいの速い回転PCBアセンブリ

,

HASLのすくいPCB

製品説明
HASL クイックターン PCB組立サービス SMT DIP プリント回路板
OEM ODMサービス提供 GSMセキュリティ PCB設計/電子チャート設計開発
1. PCB組立サービスの説明

PCB組成セキュリティ機器のアプリケーションに使用されます. 私たちはPCBプロトタイプ,小量,中量および大容量を受け入れることができます. MOQの要求はありません. 私たちのPCBはすべてUL,TS16949,ROHS,ISOなどを満たしています.認証.

2PCBの仕様
11~30層
2材料FR-4,CEM-1,CEM-3,高Tg,FR4 ハロゲンフリー,FR-1,FR-2,アルミニウム
3板の厚さ0.2mm-7mm
4マックス.完成板側500mm*500mm
5穴の最小サイズ0.25mm
6線幅最小0.075mm ((3mil)
7ミニライン間隔0.075mm ((3mil)
8表面仕上げ/処理HALS/HALS 鉛のない, 浸透スチール, 浸透金, 浸透銀/金, Osp+ENIG, 金指塗装
9銅の厚さ00.5-4.0オンス
10溶接マスクの色緑/黒/白/赤/青/黄色
11内包装バキュームパッキング プラスチック袋
12外包スタンダード紙箱
13穴の許容度PTH:±0076NTPH:±0.05
14証明書UL,ISO9001,ISO14001,ROHS,CQC
15パーフィリング パンシングルーティング,V-CUT,ベーリング
16大会 の 奉仕提供するOEM サービスo 各種印刷回路板の組成
3製品 適用:
  • 通信
  • 消費電子機器
  • セキュリティモニター
  • 自動車用電子機器
  • スマートホーム
  • 産業用制御
  • 軍事・防衛
  • 自動車
  • スマートホーム
  • 産業自動化
  • 医療機器
  • 新しいエネルギー
  • そしてこれからも
  • 厳格な製品責任,IPC-A-160基準を適用する
  • 製造前の技術予備処理
  • 生産プロセス制御 (5M)
  • 100%Eテスト,100%視覚検査,IQC,IPQC,FQC,OQCを含む
  • 100%のAOI検査,X線,3D顕微鏡,ICTを含む
  • 高電圧試験,インパデンス制御試験
  • マイクロセクション,溶接能力,熱力試験,衝撃試験

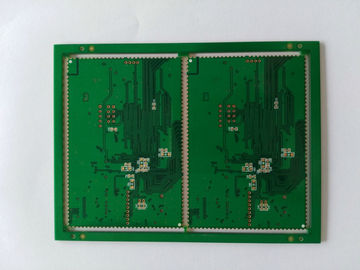

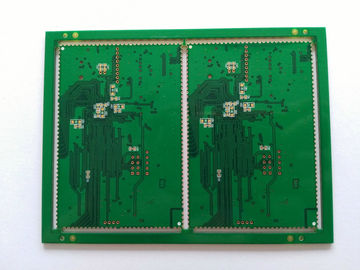

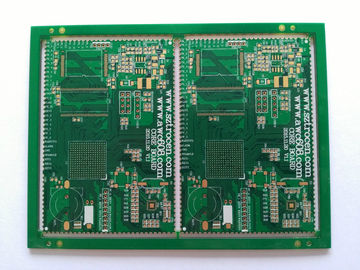

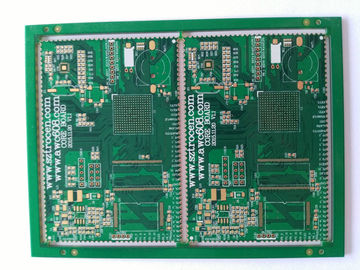

5写真
PCB基板メーカー 多層製造プロセス 4層プロトタイプ 両面 SMT DIP HASL クイックターン PCBアセンブリ コンピュータ電子ゲーム 携帯電話 DIYデザイン 0 PCB基板メーカー 多層製造プロセス 4層プロトタイプ 両面 SMT DIP HASL クイックターン PCBアセンブリ コンピュータ電子ゲーム 携帯電話 DIYデザイン 1
6. OEM/ODM/EMS サービス PCBA:
  • PCBA,PCBボード組立:SMT&PTH&BGA
  • PCBAと囲い設計
  • 部品の調達と購入
  • 迅速なプロトタイプ作成
  • プラスチックの注射鋳造
  • 金属シートスタンプ
  • 最終組み立て
  • 試験:AOI,回路内試験 (ICT),機能試験 (FCT)
  • 材料の輸入と製品の輸出のための通関
よくある質問
Q1: 工場か貿易会社ですか?
我々は工場だ 我々の会社は印刷回路板メーカーそして組み立てサービス
Q2:サンプル注文は受け付けますか?
------ はい,サンプル注文は受け付けます.
Q3: 保証は?
2年間の保証を申し出ます. パーソナル・シーズンで欠陥のない商品については,その代わりをします.
Q4:支払い条件は?
------ 我々はT/Tを事前に,Paypal,またはAlipayアカウントで受け入れる.
Q5:大量注文のリードタイムは何ですか?
ほら ほら2層 EQ から10〜12 営業日
       マリティ層(4-6L) EQから14~18日後
8L: EQ から16~18 営業日
10L:EQから3週間後
