印刷電子回路の電子機器メーカー FR4 6層 PCB 1.6mm 2OZ 印刷回路板メーカー

印刷電子回路の電子機器メーカー FR4 6層 PCB 1.6mm 2OZ 印刷回路板メーカー

ブランド名: Null
モデル番号: KAZ
MOQ: 1pcs
価格: 0.1-5 USD
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給能力: 20000メートル
詳細情報
起源の場所:
中国
証明:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMTおよびすくい:
支援
適用する:
カメラPCBA
部品:
顧客によって供給されるか、または製造業者によって供給されて
PCBテスト:
AOI;開いたおよび短いのための100%test;
PCBAテスト:
X線、機能テスト
PCB:
レーザーおよび埋められた穴とのHDI
Soldmask:
緑/Bule/黒く/白い
材料:
FR4
表面:
ENIG/HASL
シルクスクリーン:
ブラック
層:
6つの層
厚さ:
1.6mm
パッケージの詳細:
真空パック
供給の能力:
20000メートル
ハイライト:

FR4 6層PCB

,

6層PCB 1.6mm

,

2OZプリント基板 アセンブリ

製品説明

6層HDI印刷回路板組成 鉛フリー 1.6mm 1OZ



1詳細な仕様

材料 FR4
板の厚さ 1.6mm
表面処理 鉛のない
銅の厚さ オーブン オーブン
ソーダーマスク 緑色
シルクスクリーン ホワイト
ミンレーザードリルホール 4 ミル
パネル Vカット



紹介:

電子回路 SMT (Surface Mounted Technolofy) とDIPをPCBAとも呼ばれる印刷回路板に接続する.



生産量:

SMT と DIP は,PCB 板に部品を統合する手段である.主な違いは,PCB 板にSMTはPCBに穴を掘る必要がありませんが,DIPは部品のピンを穴に入れる必要があります.



SMT:

主にPCBボードにいくつかのマイクロコンポーネントを接続するためにペーストをパックするマシンを使用します. 生産プロセスは以下のとおりです:PCBボードの位置付け,溶接ペースト印刷,ペーストとパック,溶接炉に戻る検査は終わりました





2写真

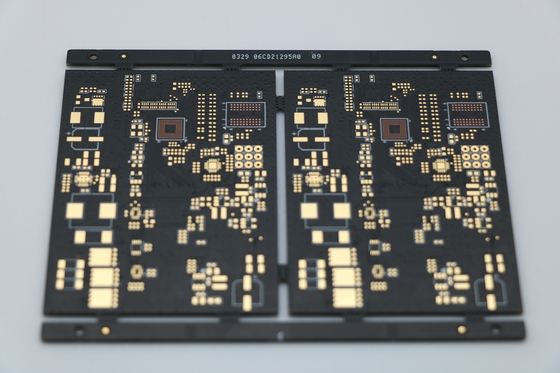

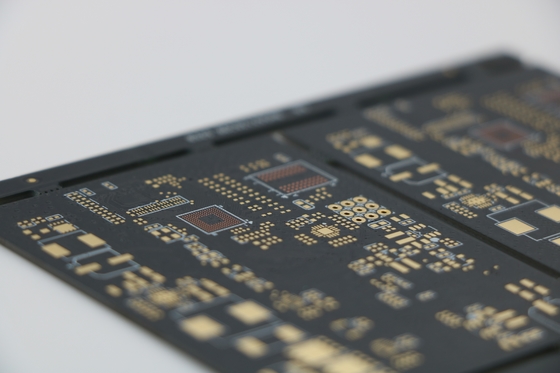

印刷電子回路の電子機器メーカー FR4 6層 PCB 1.6mm 2OZ 印刷回路板メーカー 0印刷電子回路の電子機器メーカー FR4 6層 PCB 1.6mm 2OZ 印刷回路板メーカー 1



よくある質問



Q:PCBの製造にはどんなファイルを使いますか?
A:ゲルバーまたはイーグル,BOMリスト,PNPおよび部品の位置



Q:サンプルを提供できますか?
A: はい,私たちは,量産前にテストするためにサンプルをカスタムすることができます



Q:私は Gerber,BOMとテスト手順を送信した後,何時引用を得ることができますか?
A:PCBの報表は6時間以内に,PCBAの報表は24~48時間以内に.



Q:PCBの製造過程をどうやって知ることができますか?

A:PCBの生産と部品の購入に 5-7日,PCBの組み立てとテストに 14日.



Q:PCBの品質をどのように確認できますか?
A: 配送前にPCB製品の各パーツがうまく機能することを確認します. 私たちはあなたのテスト手順に従ってそれらをすべてテストします.
