| ブランド名: | KAZ Circuit |
| モデル番号: | PCB-S-031 |
| MOQ: | 1pc |
| 価格: | USD/pc |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給能力: | 20,000平方メートル/月 |
1. PCB組立サービスの説明
印刷電子回路セキュリティ機器のアプリケーションに使用されます. 私たちはPCBプロトタイプ,samll体積,中型および大体積を受け入れることができます. 新しい注文のためのMOQ要求はありません. 私たちのPCBはすべてUL,TS 16949,ROHSを満たしています.ISO など. 認証
2. PCB組立サービスの仕様
| 1 | 層 | 1~30層 |
| 2 | 材料 | FR-4,CEM-1,CEM-3,高Tg,FR4 ハロゲンフリー,FR-1,FR-2,アルミニウム |
| 3 | 板の厚さ | 0.2mm-7mm |
| 4 | マックス.完成板側 | 500mm*500mm |
| 5 | 穴の最小サイズ | 0.25mm |
| 6 | 線幅最小 | 0.075mm ((3mil) |
| 7 | ミニライン間隔 | 0.075mm ((3mil) |
| 8 | 表面仕上げ/処理 | HALS/HALS 鉛のない 化学锡 化学金 浸水金 浸水金 銀/金 Osp 金塗装 |
| 9 | 銅の厚さ | 00.5-4.0オンス |
| 10 | 溶接マスクの色 | 緑/黒/白/赤/青/黄色 |
| 11 | 内包装 | バキュームパッキング プラスチック袋 |
| 12 | 外包 | スタンダード紙箱 |
| 13 | 穴の許容度 | PTH:±0076NTPH:±0.05 |
| 14 | 証明書 | UL,ISO9001,ISO14001,ROHS,CQC |
| 15 | パーフィリング パンシング | ルーティング,V-CUT,ベーリング |
| 16 | 大会 の 奉仕 | 各種印刷回路板の組み立てに OEMサービスを提供する |
3. PCB組立 (SMT) 製品生産能力
| SMT 能力 | |
| SMT項目 | 容量 |
| PCB 最大サイズ | 510mm*1200mm (SMT) |
| チップ部品 | 02010402, 0603, 0805, 1206 パッケージ |
| ICのピンの最小空間 | 0.1mm |
| BGA の最小空間 | 0.1mm |
| ICの組立の最大精度 | ±0.01mm |
| 組み立て容量 | ≥800万ピオット/日 |
| DIP 容量 | 6 DIP生産ライン |
| 組立試験 | ブリッジテスト,AOIテスト,X線テスト,ICT (電路内試験),FCT (機能電路試験) |
FCT (機能回路試験) |
電流試験,電圧試験,高温低温試験,ドロップインパクト試験,老化試験,水性試験,漏れ性試験,など,異なる試験は,あなたの要件に応じて行うことができます. |

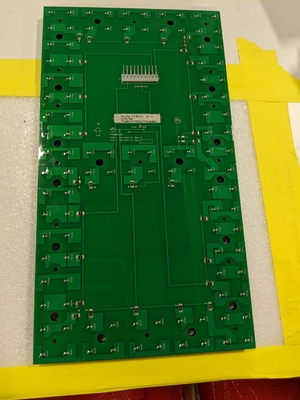

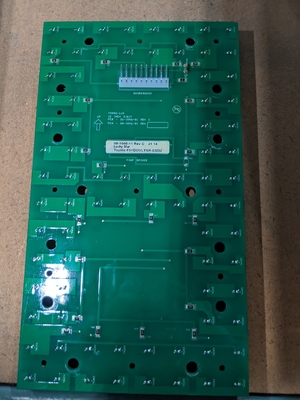

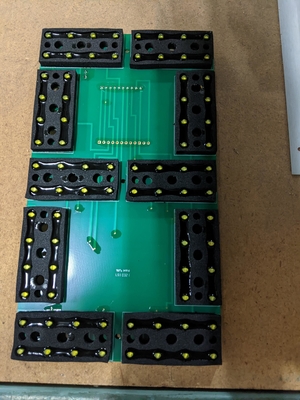

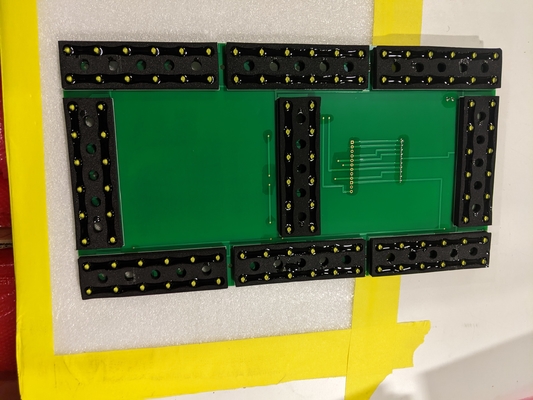

4写真
5製品 適用:
1電気通信
2消費者電子機器
3セキュリティモニター
4自動車用電子機器
5スマートホーム
6産業用制御装置
7軍事・防衛
8自動車
9スマートホーム
10産業自動化
11医療機器
12新しいエネルギー
そしてこれからも
6利点は PCB組立サービス
• IPC-A-160 標準に従って厳格な製品責任
• 製造前の工学前処理
生産プロセス制御 (5M)
•100%Eテスト,100%視覚検査,IQC,IPQC,FQC,OQCを含む
●X線,3D顕微鏡とICTを含む100%AOI検査
• 高電圧試験,インペデンス制御試験
• マイクロセクション,溶接容量,熱圧試験,衝撃試験
7よくある質問
Q1: 工場か貿易会社ですか?
私たちは工場です,私たちの会社は主にPCB組立サービスを販売します...
Q2:サンプル注文は受け付けますか?
------ はい,サンプル注文を受け付けます.
Q3: 保証は?
2年間の保証を申し出ます. パーソナル・シーズンで欠陥のない商品については,その代わりをします.
Q4:支払い条件は?
------ 私たちはT/Tを事前に,ペイパールで受け入れる.
Q5:大量注文のリードタイムは何ですか?
------ 通常,約20-35日かかります,注文量に依存します.
