| ブランド名: | KAZ |
| モデル番号: | KAZA-005 |
| MOQ: | 1 ユニット |
| 価格: | 0.1-20 USD / Unit |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A |
| 供給能力: | 2000 の M2/月 |
多層PCB板 PCB印刷回路板
1.サーキットボード特徴
1ワンストップOEMサービス 中国シェンゼンで製造
2ゲルバーファイルと顧客からのBOMリストによって製造
3FR4素材,94V0規格を満たす
4SMT,DIP技術サポート
5. 鉛のないHASL,環境保護
6UL,CE,ROHS対応
7DHL,UPS,TNT,EMSまたは顧客の要求によって送料
2.サーキットボード 技術能力
| SMT | 位置精度:20mm |
| 部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm フリップチップ QFP BGA POP | |
| 部品の最大高さ:25mm | |
| 最大PCBサイズ:680×500mm | |
| PCB の最小サイズ:制限なし | |
| PCBの厚さ:0.3から6mm | |
| PCB 重量:3kg | |
| ウォーブソルダー | 最大PCB幅:450mm |
| PCB 幅最小限:制限なし | |
| 部品の高さ:上 120mm/ボット 15mm | |
| スウェットソルダー | 金属型:部品,全部品,インレイ,バイステップ |
| 金属材料:銅,アルミニウム | |
| 表面塗装:塗装 Au,塗装スライバー,塗装 Sn | |
| 空気膀?? 率:20%未満 | |
| プレスフィット | 圧力範囲:0〜50KN |
| 最大PCBサイズ800×600mm | |
| テスト | ICT,探査機飛行,燃焼,機能テスト,温度サイクル |
多層PCB (印刷回路板) は,隔熱層によって分離された多層の導電材料からなる回路板の一種である.様々な電子機器の電子部品間の複雑な相互接続を提供するために使用されます..
多層PCBは,高いレベルの回路の複雑性や密度が必要とされるアプリケーションで一般的に使用されます.複数の層を使用することで,これらのボードは,単面または双面PCBと比較して,より多くのコンポーネントと接続を容認できます.これは,スマートフォン,コンピュータ,ネットワーク機器,自動車電子機器などの高度な電子機器に適しています.
多層PCBの構築には,銅の痕跡と隔熱材料の複数の層をサンドイッチして組み込む必要があります.内層はコア材料で構成されています.通常,ガラスの繊維で強化されたエポキシ樹脂 (FR-4) で作られるエポキシ樹脂で浸透したプレプレグ材料である.その後,コパーの材料の両側に銅ホイルをラミネートし,内部導電層を形成する.
望ましい相互接続を 作り出すために 内層を 刻み込み 不必要な銅を除去し 回路の痕跡を作り出しますこれらの痕跡は,部品間の電気経路を形成し,通常は板の全厚さに浸透するプラテッドスルーホール (PTH) により接続されています.
多層PCBの外層は,通常,内層の上下層にラミネートされた銅製の薄膜で作られる.外部 の 層 も 切刻 さ れ て 回路 の 痕跡 を 形成 し,銅 を 保護 し,隔熱 を 提供 する ため に 溶接 面膜 で 覆い て よい最終段階は,部品のラベル付けと識別のためにシルクスクリーン層を塗り込むことです.
多層PCBの層数は,回路の複雑性とデバイス内の利用可能なスペースに応じて異なる.一般的に使用される多層PCB構成には,4層,6層層数がさらに高くなっています
多層PCBの設計と製造には,専門的なソフトウェアツールと製造プロセスが必要です.PCB設計ソフトウェアは,エンジニアが回路のレイアウト,相互接続,部品の配置製造プロセスは,層の積み重ね,掘削,塗装,エッチング,溶接マスクの適用,最終検査を含む一連のステップを含みます.
総合的には,多層PCBは,単面または双面PCBと比較して設計柔軟性,サイズ削減,電気性能向上,信号整合性が向上しています.複雑な機能を持つ高度な電子機器の開発に不可欠な役割を果たしています.

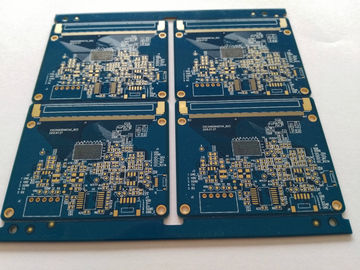

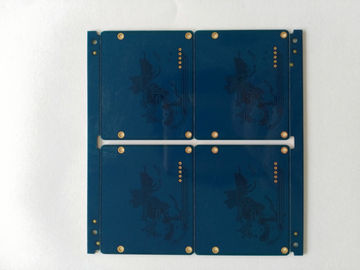

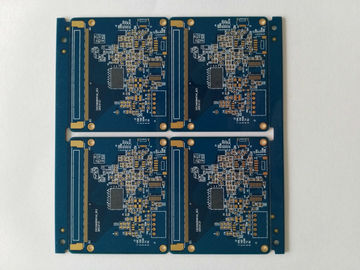

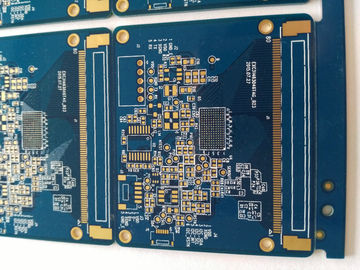

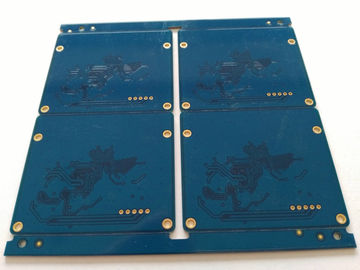

2.サーキットボード写真
