| ブランド名: | KAZ |
| モデル番号: | KAZA-B-045 |
| MOQ: | 1 ユニット |
| 支払条件: | ウェスタン・ユニオン、T/T、L/C、D/P、MoneyGram |
| 供給能力: | 100000 の作品 |
重銅PCB電源回路板PCB組立サービス
1特徴
1ワンストップOEMサービス 中国シェンゼンで製造
2ゲルバーファイルと顧客からのBOMリストによって製造
3FR4素材,94V0規格を満たす
4SMT,DIP技術サポート
5. 鉛のないHASL,環境保護
6UL,CE,ROHS対応
7DHL,UPS,TNT,EMSまたは顧客の要求によって送料
2. PCB技術能力
| SMT | 位置精度:20mm |
| 部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm,Flip-CHIP,QFP,BGA,POP | |
| 部品の最大高さ:25mm | |
| 最大PCBサイズ:680×500mm | |
| PCB の最小サイズ:制限なし | |
| PCBの厚さ:0.3から6mm | |
| PCB 重量:3kg | |
| ウォーブソルダー | 最大PCB幅:450mm |
| PCB 幅最小限:制限なし | |
| 部品の高さ:上 120mm/ボット 15mm | |
| スウェットソルダー | 金属類:部品,全部品,インレイ,バイステップ |
| 金属材料:銅,アルミニウム | |
| 表面塗装:塗装 Au,塗装スライバー,塗装 Sn | |
| 空気膀?? 率:20%未満 | |
| プレスフィット | 圧力範囲:0〜50KN |
| 最大PCBサイズ800×600mm | |
| テスト | ICT,探査機飛行,燃焼,機能テスト,温度サイクル |
認証:
ISO9001 / ISO14001 / ISO45001 (軍用) / TS16949 (自動車) / RoHS / UL
厚い銅PCB標準PCBよりも厚い銅層を備えた特殊なタイプですこの増加した銅厚さはいくつかの利点を提供し,特定の用途に適しています.
主要な特徴厚銅PCBその中には:
銅の厚さ:
標準PCBの銅層厚さは,通常1平方フィートあたり1~2オンス (oz/ft2) で,約35~70マイクロンの厚さに等しい.
厚い銅PCB銅層がかなり厚いので,通常は3オンス/平方フィートから12オンス/平方フィート以上で,105~420マイクロンの厚さになります.
パワーを処理する能力:
銅の厚さが増えると厚い銅PCB過剰な熱蓄積や電圧低下なく,より高い電流と電力のレベルを処理する.
電力源,モーター駆動,高電流電子システムなどの電力を消費するアプリケーションに最適です.
熱管理
厚い銅層は効果的熱吸収器として作用し,PCBの加熱部品からの熱散を改善します.
この強化された熱管理能力は,高電力,高電流,または高密度の回路設計にとって重要です.
電気伝導性
銅の厚さが高まるため,トラスの抵抗性が低下し,回路の全体的な性能と信号の整合性が向上します.
これは低インピーダンスの電流回路や電源電子や高速デジタル設計などの電流回路を必要とするアプリケーションに有利です.
硬さと機械的強度:
銅の厚さが増えたため厚い銅PCB強く,機械的に強く,振動や衝撃やストレスの要求のあるアプリケーションに適している.
製造の課題:
製作厚い銅PCB先進的な掘削技術,強化された塗装,および特殊なエッチング方法などの専門的な製造プロセスが必要です.
これらの製造プロセスは,標準PCB生産と比較してより複雑で費用がかかる可能性があります.
適用する厚銅PCBその中には:
電源電子機器,インバーター,コンバーター,モータードライブなど
高電流回路,産業用制御・配送システムを含む
電気自動車及びハイブリッド動力系を含む自動車用電子機器
厳格な電力と熱要求のある航空宇宙および防衛アプリケーション
高電流と電力の要求を伴う電信およびネットワーク機器
厚い銅PCB耐久性があり,信頼性があり,高性能な電子システムの設計と開発に用いられる熱管理と電導性は重要な要素です.

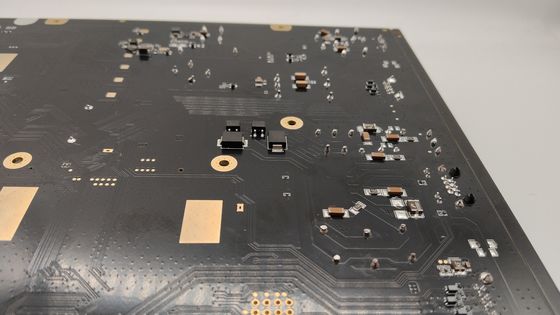

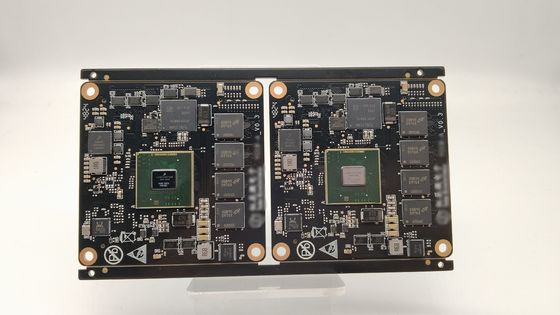

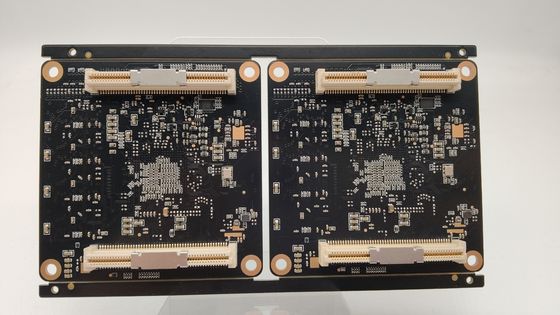

2. PCB 画像
