| ブランド名: | NA |
| モデル番号: | カズ・ビー・ナ |
| MOQ: | 1pcs |
| 価格: | 0.1usd |
| 支払条件: | D/A、D/P、T/T |
| 供給能力: | 1ヶ月あたりの1000000pcs |
NIG SMT PCBアセンブリ BGA POP 4 層 1.6mm 1OZ グリーンソルダーマスク PCBアセンブリサービス
特徴
1表面マウントPCB組成 (硬 PCB,柔軟 PCBの両方);FR4素材,94V0規格を満たす
2ワンストップOEMサービス&PCBA契約製造:
3電子契約製造サービス
4. 穴組/DIP組を通して
5結合装置
6. 最終組み立て
7完全なターンキーボックスビルド
8メカニカル/電気装置
9供給チェーン管理/部品調達
10. PCBの製造
11テクニカルサポート/ODMサービス
12表面処理:OSP,ENIG,鉛のないHASL,環境保護
13UL,CE,ROHS対応
14DHL,UPS,TNT,EMSまたは顧客の要求によって送付
15防静電バッグ
PCBA技術能力
| SMT | 位置精度:20mm |
| 部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm,Flip-CHIP,QFP,BGA,POP | |
| 部品の最大高さ:25mm | |
| 最大PCBサイズ:680×500mm | |
| PCB の最小サイズ:制限なし | |
| PCBの厚さ:0.3から6mm | |
| PCB 重量:3kg | |
| ウォーブソルダー | 最大PCB幅:450mm |
| PCB 幅最小限:制限なし | |
| 部品の高さ:上 120mm/ボット 15mm | |
| スウェットソルダー | 金属類:部品,全部品,インレイ,バイステップ |
| 金属材料:銅,アルミニウム | |
| 表面塗装:塗装 Au,塗装スライバー,塗装 Sn | |
| 空気膀?? 率:20%未満 | |
| プレスフィット | 圧力範囲:0〜50KN |
| 最大PCBサイズ800×600mm | |
| テスト | ICT,探査機飛行,燃焼,機能テスト,温度サイクル |
KAZ回路があなたのためにできること
PCB製造 (プロトタイプ,中小規模,大量生産)
部品の調達
PCB組立/SMT/DIP
PCB/PCBAの完全な引用を得るために,下記の情報を提供してください:
詳細なPCBの仕様を含むゲルバーファイル
BOM リスト (Excel fomart で より よい)
PCBAの写真 (もしこのPCBAを以前やったことがあるなら)
会社情報:
KAZサーキットは,2007年以来中国からのプロのPCBメーカーです.また,私たちの顧客のためにPCB組立サービスを提供します. 現在約300人の従業員です. ISO9001,TS16949,UL,RoHSで認証されています.我々は,最も速い配達時間内に工場の指示価格で品質の製品を提供することを確信しています!
製造能力:
| 容量 | ダブルサイド: 12000平方メートル / 月 複数層: 8000平方メートル/月 |
| 最小線幅/ギャップ | 4/4ミリ (1ミリ=0.0254ミリ) |
| 板の厚さ | 0.3~4.0mm |
| 層 | 1~20層 |
| 材料 | FR-4,アルミ,PI |
| 銅の厚さ | 0.5~4オンス |
| 材料Tg | Tg140~Tg170 |
| 最大PCBサイズ | 600*1200mm |
| 穴の大きさ | 0.2mm (+/-0.025) |
| 表面処理 | HASL,ENIG,OSP |
SMTPCB組成表面マウント技術を用いた印刷回路板 (PCB) の製造過程を指す.電子部品が穴を通って挿入されるのではなく,PCB表面に直接配置され溶接されている場合.
主要な側面SMT PCB組み立てには,以下の要素が含まれます.
部品の配置:
抵抗,コンデンサ,集積回路 (IC) などSMTコンポーネントは,自動ピック・アンド・プレイスマシンを使用してPCB表面に直接配置されます.
正確な配列と信頼性の高い電気接続を保証するために 部品の正確な配置が重要です
溶接パスタの堆積:
溶接パスタは,溶接合金粒子とフルックス混合物で,スタンシル印刷やその他の自動化プロセスを用いてPCBの銅パッドに選択的に堆積される.
溶接パスタは,部品とPCBの間の電気接続を形成する粘着性および導電性材料として機能します.
リフロー溶接:
部品が配置された後 the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
温度,時間,大気を含むリフロープロファイルは,信頼性の高い溶接接を保証するために慎重に最適化されています.
自動で検出する:
リフロー処理後,PCB組は,光学検査,X線検査,自動光学検査 (AOI) など,様々な技術を使用して自動的に検査されます.
これらの検査は,溶接の欠陥,部品の不整合,欠陥などの問題を特定し,修正するのに役立ちます.
試験と品質管理:
機能的,電気的,環境的テストを含む包括的なテストが,PCB組件が要求される仕様と性能基準を満たしていることを確認するために行われます.
高品質の製造基準と製品の信頼性を維持するために,統計的プロセス制御と故障分析などの品質管理措置を実施します.
利点はSMT PCB組み立て:
より高いコンポーネント密度:SMTコンポーネントは小さく,より近くに置くことができ,よりコンパクトで小さいPCBデザインになります.
より高い信頼性: SMT 溶接接接頭は,透孔接頭よりも振動,衝撃,熱循環に強い.
自動化製造:SMT組立プロセスは高度に自動化され,生産効率を高め,手作業を削減できます.
費用対効果:SMT組立は,材料と労働コストの削減により,特に大量生産では費用対効果が高くなります.
SMT PCB組み立てアプリケーション:
消費 電子: スマートフォン,タブレット,ノートPC,その他 携帯 デバイス
産業用電子機器:制御システム,自動化機器,電力電子機器
自動車用電子機器:エンジン制御装置,インフォテインメント・安全システム
航空宇宙及び防衛:航空機器,衛星システム及び軍事機器
医療機器:診断機器,植入可能な機器,携帯医療ソリューション
SMT PCB組み立ては,様々な産業でコンパクトで信頼性があり,費用対効果の高い電子機器を製造するために使用される基礎技術です.

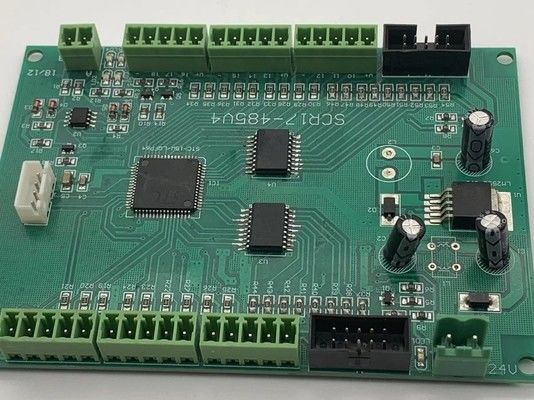

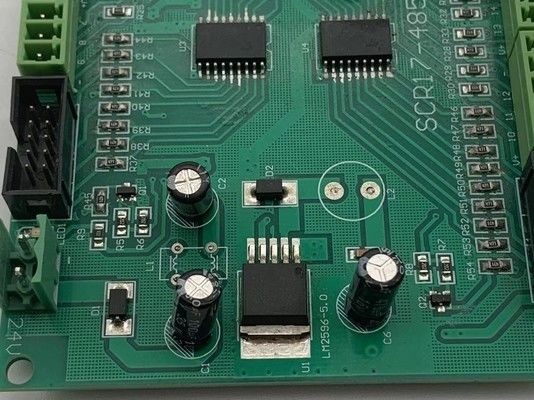

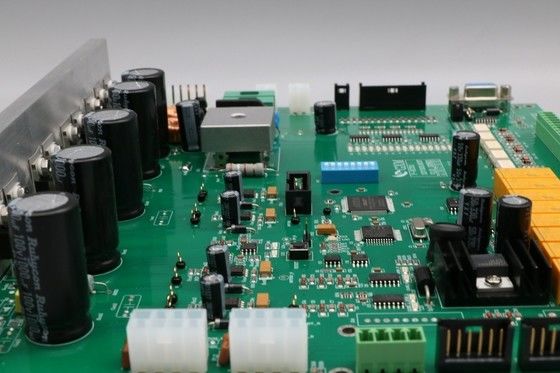

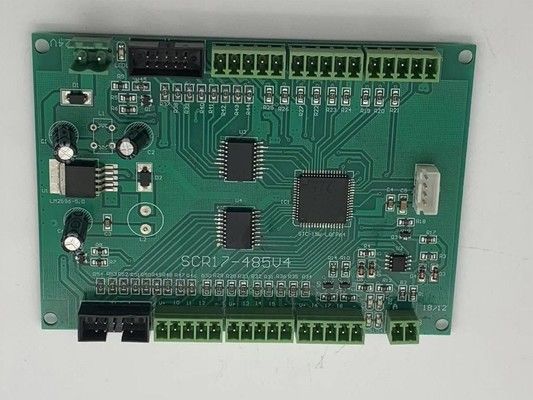

PCBA 画像
