ブランド名: | NA |
モデル番号: | NA |
MOQ: | 1PCS |
価格: | 0.1usd |
支払条件: | T/T、ウェスタン・ユニオン、MoneyGram |
供給能力: | 1ヶ月あたりの100000。 |
1. 特徴
1. 中国のシンセンでなされる1つの停止OEMサービス
2. 顧客からのGerberファイルそしてBOMのリストによって製造される
3. 部品のprocument
4.Componentsアセンブリ
5.Box建物およびテスト
6. FR4材料、大会94V0の標準
7. SMTのすくいの技術のsuport
8. 無鉛HASLの環境保護
9. ULのセリウム、迎合的なROHS
10. DHL、UPS、TNT、EMSまたは顧客の要求によって出荷する
2. PCB&PCBAの技術的な機能
SMT | 位置の正確さ:20 um |
部品のサイズ:0.4×0.2mm (01005) — 130×79mmのフリップ破片、QFP、BGA、POP | |
最高。構成の高さ::25mm | |
最高。PCBのサイズ:680×500mm | |
Min. PCBのサイズ:限られた無し | |
PCBの厚さ:0.3から6mm | |
PCBの重量:3KG | |
波はんだ | 最高。PCBの幅:450mm |
最少PCBの幅:限られた無し | |
構成の高さ:上120mm/Bot 15mm | |
汗はんだ | 金属のタイプ:部分、全体、象眼細工、sidestep |
金属材料:銅、アルミニウム | |
表面の終わり:Auを、Snをめっきするめっきのスライバめっきする | |
空気ぼうこう率:より少ないthan20% | |
Press-fit | 出版物の範囲:0-50KN |
最高。PCBのサイズ:800X600mm | |
テスト | ICTの調査の飛行、バーンイン、機能テスト、温度の循環 |

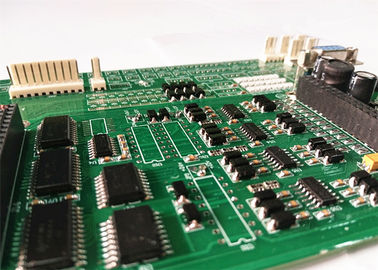

2. PCBA映像
1/FR4 PCB#OEM #LCD Display#Electronicのサーキット ボードの#CircuitのAssembly#PCBAの#Multilayer PCB Assembly#PCBAのテスト
2/OEM/ODMのPCBAの製造業;部品のsourcing&components Alessembly
3/Multilayer PCB#FR4 PCB#OEM#の電子回路板Assembly# SMT#DIP#Componentsのassembly#PCBAのテスト
4/SMT#DIP#AOI testing#X光線Testing#はプリント回路Board#PCB Assembly#PCBA Testing#Boxの建物を
5/FR4 PCB#Prototype Assembly#Small&Medium Volume&Hign Mixed#Quick-Turn#PCBはプリント基板Assembly#Double味方した
6/Rigid屈曲のプリント回路Board&Rigid回路のBoard#の多層プリント回路Board# ENIG/HASL/OSP#の表面のtreament。部品のSourcing#Componentsアセンブリ
7/TQFP-64 &TQFP-48 *TO DIP& FR4 HDIはプリント基板のアダプターのテスト ボードを
製造業者容量:
容量 | 味方される二重:12000 sq.m/月 Multilayers:8000sq.m/月 |
最低の線幅/ギャップ | 4/4ミル(1mil=0.0254mm) |
板厚さ | 0.3~4.0mm |
層 | 1~30の層 |
材料 | 、PIアルミニウムのFR-4 MEGTRON材料 |
銅の厚さ | 0.5~4oz |
物質的なTg | Tg135~Tg170 |
最高PCBのサイズ | 600*1200mm |
最低の穴のサイズ | 0.2mm (+/- 0.025) |
表面処理 | HASL、ENIG、OSP |
PCBAのためのOEM/ODM/EMSサービス:
·PCBAのPCB板アセンブリ:SMT及びPTH及びBGA
·PCBAおよびエンクロージャの設計
·部品の調達および購入
·速いプロトタイピング
·プラスチック射出成形
·金属板の押すこと
·最終組立て
·テスト:AOIの回路内テスト(ICT)、機能テスト(FCT)
·物質的な輸入し、プロダクト輸出のための通関手続き
